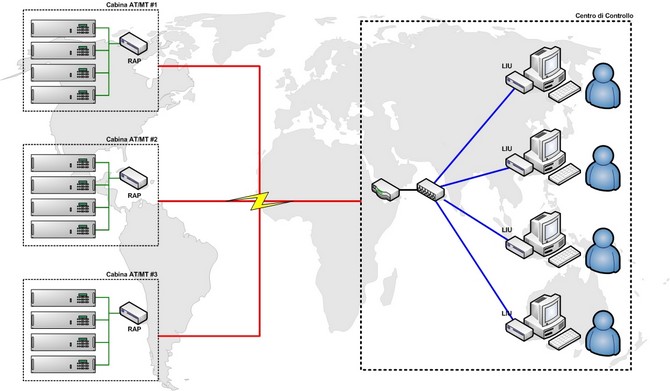

La necessità di scambiare informazioni da postazioni remote ha portato LogicLab allo sviluppo del progetto Extended Remote Management for Electrical Substation (E.R.M.E.S.). Tramite una tecnologia proprietaria è possibile gestire da remoto qualunque dispositivo all’interno della cabina di trasformazione AT/MT dotato di interfaccia di comunicazione seriale (RS232, fibra ottica, ethernet...). ERMES utilizza un unico punto di accesso e non necessita di nessun intervento, né di tipo hardware né di tipo software, sulle protezioni installate in cabina. L’operatore è infatti in grado di utilizzare il software originale del costruttore del dispositivo di protezione direttamente dalla propria scrivania. Questa soluzione comporta notevole vantaggi in termini di costi e tempi di intervento, salvaguardando il parco protezioni installato; l’installazione non necessita inoltre di mettere fuori servizio li protezioni. Il sistema ERMES si compone di: - Unità di interfaccia locale (ERMES LIU) - Punto di accesso remoto (ERMES RAP) - Attuatore comandi (opzionale) - Software di gestione SpySys
Vantaggi del sistema ERMES - Salvaguardia del vostro parco macchine installato e accessibilità da remoto. - Installazione rapida e senza messa fuori servizio dell’impianto. - Riduzione dei tempi necessari per la configurazione di impianto. - Rapidità di intervento sugli organi di manovra con il pannello Attuatore comandi - Riduzione dei costi di trasferta per interventi dell’operatore sull’impianto
|
|||||||||||
Documentazione ERMES |
|
||||||||||
|
Manuale d'uso e manutenzione
Per effettuare il download dal sito del manuale d'uso e manutenzione è necessario disporre di un nome utente e di una password. Il nome utente e password possono essere richiesti compilando la form di richiesta alla pagina download
|
|||||||||||
LIU (Local Interface Unit) |
|
||||||||||
|

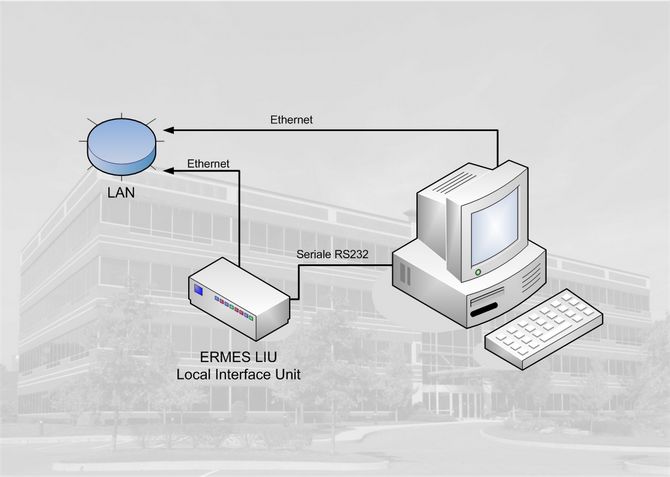

Presso il centro di controllo viene installato un dispositivo ERMES LIU per ogni postazione che deve essere predisposta per l’accesso al sistema . Il LIU è un dispositivo di piccole dimensioni (grande come un modem) che si interfaccia ad un comune PC mediante una connessione seriale RS232 e una connessione ethernet (diretta con il PC o attraverso una LAN). Una volta installato il software di controllo SpySys è possibile realizzare la connessione remota con una qualunque protezione presente in cabina, utilizzando il software fornito dal costruttore della protezione che verrà lanciato direttamente da SpySys. I dati destinati al pannello verranno inviati dal LIU al RAP, il quale provvederà ad instradare correttamente le informazioni ricevute. La comunicazione è bidirezionale e completamente trasparente all’operatore che potrà lavorare come se fosse in cabina primaria davanti alla protezione.
|
|||||||||||
RAP (Remote Access Point) |
|
||||||||||
|

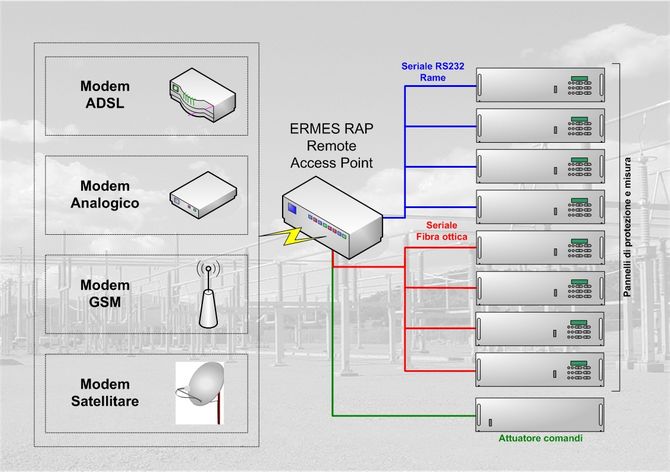

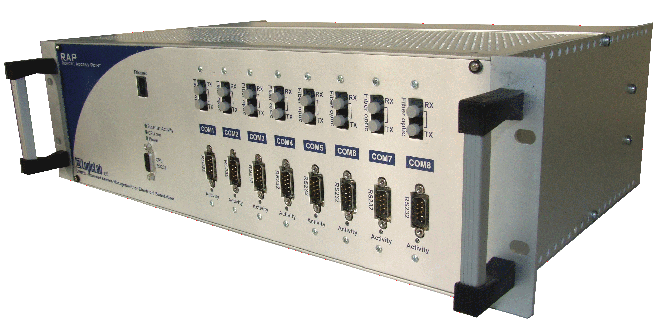

Presso la cabina primaria viene installato il dispositivo ERMES RAP (Remote Access Point) che viene connesso a internet tramite un qualsiasi modem (ADSL, analogico, GSM o satellitare). La connessione ADSL o satellitare è preferibile per garantire servizi aggiuntivi e una banda larga. Il RAP viene connesso ai pannelli di protezione e misura tramite l’interfaccia di comunicazione prevista sul dispositivo che può essere sia in rame (RS232, RS485, Ethernet) che in fibra ottica1. Una volta terminata la fase di cablaggio e configurazione, il dispositivo ERMES è già in servizio e la cabina può essere raggiunta da remoto. Per aggiungere anche delle funzioni di comando e controllo da remoto LogicLab ha sviluppato il pannello Attuatore Comandi che permette di agire direttamente su tutti gli organi di manovra (interruttori, sezionatori, bobina di Petersen…), permettendo all’operatore di agire in modo rapido ed efficace. Per questo pannello è possibile configurare il numero di ingressi digitali e di relè secondo le esigenze del cliente. |
|||||||||||
