Equilibratore automatico del carico |
|||||||||||
|
|
Brochure DV938 EAC Equilibratore automatico del carico |
|
Prodotto omologato ENEL | ||||||||
 |
|||||||||||
|

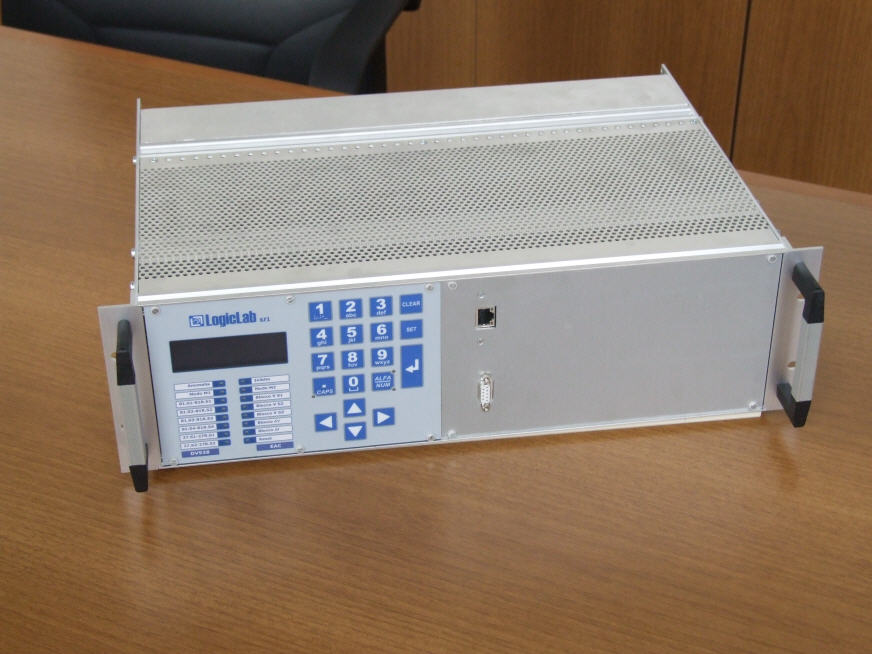

Il dispositivo DV938 EAC (Equilibratore Automatico del Carico) nasce per rispondere alle esigenze di ENEL e TERNA relative al piano di alleggerimento del carico. Il dispositivo è il primo e unico prodotto omologato ENEL secondo la nuova specifica ENEL DV1038 ed. 4 e conforme alla specifiche TERNA RSPT06-0033DIS-ISI e DRRPI04008. L’EAC è destinato ad equipaggiare le Cabine Primarie delle reti di distribuzione, le Stazioni delle reti di trasmissione e i relativi Chioschi. L’apparato DV938 EAC (Equilibratore Automatico del Carico) offre tutte le potenzialità dell’elaborazione digitale di ultima generazione insieme ad un corredo di interfacce che permette la connessione del dispositivo in molteplici modi. Due porte seriali, una sul fronte e una sul retro, quest’ultima configurabile sia come RS232 sia come RS485, una porta ethernet 10/100BASE-TX frontale e una porta ethernet ottica 100BASE-FX con connettore SC sul retro; sono inoltre disponibili varie opzioni tra cui una ulteriore porta 10/100BASE-TX sul retro, l’implementazione del protocollo IEC870-5-103, porta ottica con connettore ST. Un’interfaccia uomo-macchina studiata per essere chiara e di facile utilizzo permette all’utente di interfacciarsi direttamente con il DV938 EAC (Equilibratore Automatico del Carico); numerose segnalazioni luminose forniscono, inoltre, un’informazione immediata sullo stato del dispositivo. DV938 EAC (Equilibratore Automatico del Carico) può funzionare in due modalità, come previsto nella specifica ENEL, e sono presenti fino a quattro soglie di intervento di frequenza e derivata di frequenza e fino a due soglie di minima tensione e derivata di tensione; ciascuna soglia è singolarmente escludibile e configurabile con logica OR o AND con la rispettiva soglia di derivata. Sono inoltre presenti tre soglie di blocco di minima/massima tensione, una soglia di massimo squilibrio e uno soglia di massima differenza di frequenza. Il dispositivo viene fornito con due software: SpyEAC per la parametrizzazione sia da locale che da remoto e la visualizzazione RealTime; LogOscilloEAC per l’analisi delle registrazione effettuate dal DV938 (EAC Equilibratore Automatico del Carico). LogicLab, prima nella realizzazione del dispositivo DV938 (EAC Equilibratore Automatico del Carico) conforme all’ultima specifica ENEL DV1038, offre la soluzione ideale per risolvere tutti i problemi legati al nuovo piano di alleggerimento del carico.
|
|||||||||||
|
Documentazione EAC |
|
||||||||||
|
Per effettuare il download dal sito del manuale d'uso e manutenzione è necessario disporre di un nome utente e di una password. Il nome utente e password possono essere richiesti compilando la form di richiesta alla pagina download
|
|||||||||||
|
|
|||||||||||
|
Alimentazione Tensione di alimentazione: 110V DC ± 20% Potenza assorbita: 20W Insensibile a buchi di tensione 100% di 50 ms Insensibile a buchi di tensione 50% di 100ms

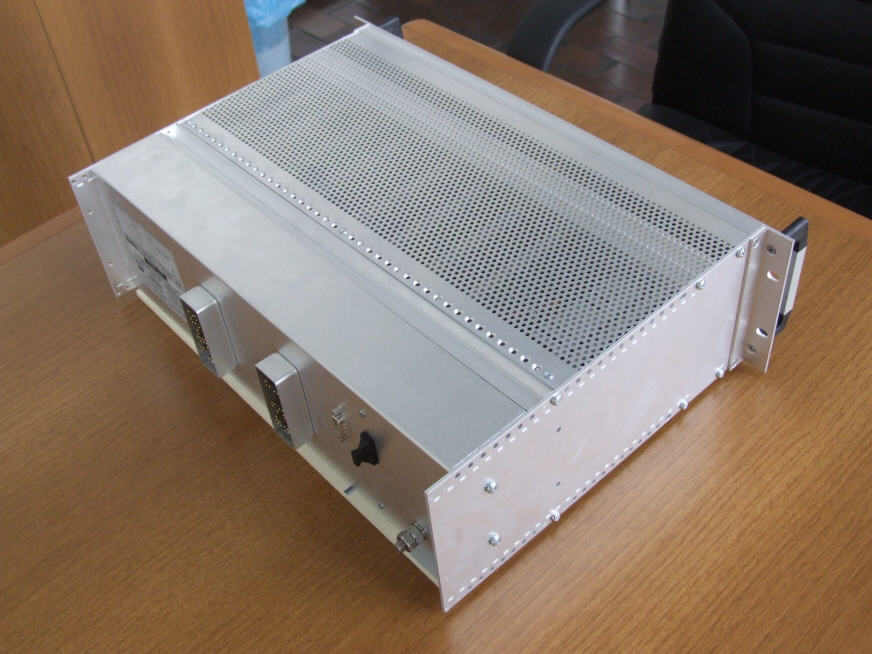

Dimensioni Altezza: 3U (montaggio armadio rack 19”) Larghezza: 19” Profondità: 34 cm
Ingressi Voltmetrici 4 canali isolati - 6 ingressi su 3 canali a portata massima 100V (modalità M2) - 1 ingresso su 1 canale a portata massima 400V (modalità M1) Isolamento singolo canale a 2000V AC (1 min) Valori nominali (Vn) M1: 57Vrms 100Vrms 400Vrms Valori nominali (Vn) M2: 57Vrms 100Vrms Campo di misura: 0.01 ÷ 1.6 Vn Selezione Portata (Vn): software Range di frequenza: 10 ÷ 130 Hz Sovraccaricabilità permanente: 1.5 Vn Sovraccaricabilità transitoria - non misurabile (<10s): 2Vn Autoconsumi: <1VA @Vn = 400V <0,1VA @Vn = 100V Precisioni delle misure: - valore efficace: ±0,001 Vn - derivata di tensione: ±0,002 Vn/S - frequenza: ±0,002 Hz @ Vn <0,01 Hz @ V>0,3Vn <0,02 Hz @ V<0,3Vn - derivata di frequenza: ±0,002 Hz/s
Telesegnalazioni 15 Relè di comando - Anomalia Pannello - Segnalazione intervento di una delle soglie di frequenza e/o derivata - Intervento blocco per massima differenza di frequenza - Intervento blocco per massimo squilibrio - Intervento blocco per minima o massima tensione - Scatto soglia 1 di frequenza e/o derivata frequenza - Scatto soglia 2 di frequenza e/o derivata frequenza - Scatto soglia 3 di frequenza e/o derivata frequenza - Scatto soglia 4 di frequenza e/o derivata frequenza - Scatto soglia 1 di tensione e/o derivata tensione - Scatto soglia 2 di tensione e/o derivata tensione - Sirena - Intervento di una delle 2 soglie di tensione e/o derivata - Relè disponibile C1 - Relè disponibile C2 Isolamento tra gruppi differenti 3300V DC (1 min) Tensione nominale: 110V Corrente massima: 5A Potere di interruzione (L/R=40ms): 0,5A @110V Numero di manovre meccaniche: ≥107
Ingressi Digitali 2 canali isolati - Ingresso segnale stato di chiuso dell’interruttore di linea AT rossa - Ingresso segnale stato di chiuso dell’interruttore di linea AT verde Isolamento singolo canale a 3300V DC (1 min) Tensione di soglia: 60V ± 10% Tensione di ingresso (max): 140V Risoluzione temporale: 1 ms
Convertitori di misura 4 canali a corrente impressa Isolamento singolo canale a 3300V DC (1 min) 4-20mA o ±5mA selezionabile via software Errore massimo: 0,5% Tempo di risposta: <200ms Resistenza di carico: <2KΩ @ ±5mA <1KΩ @ 4÷20mA

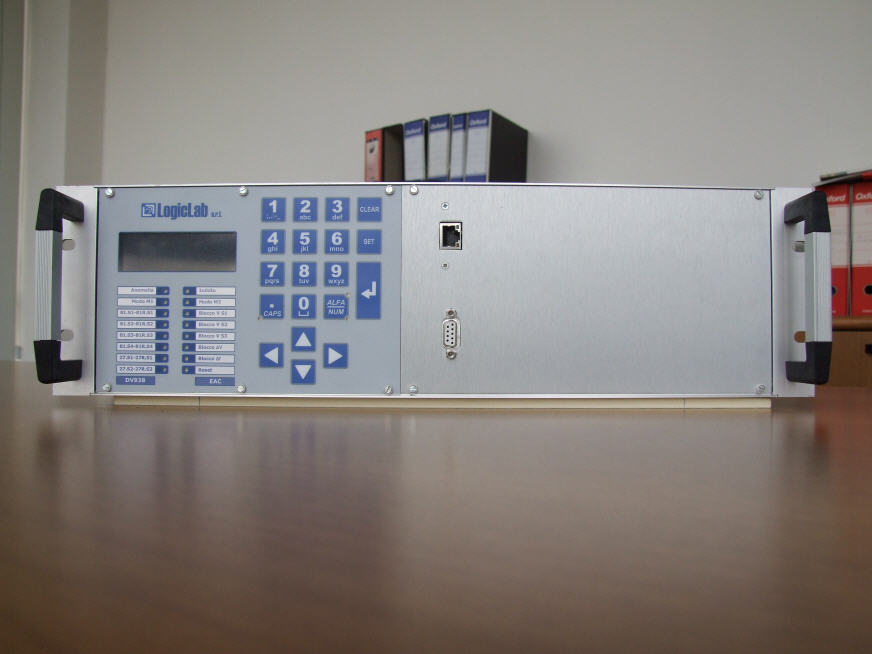

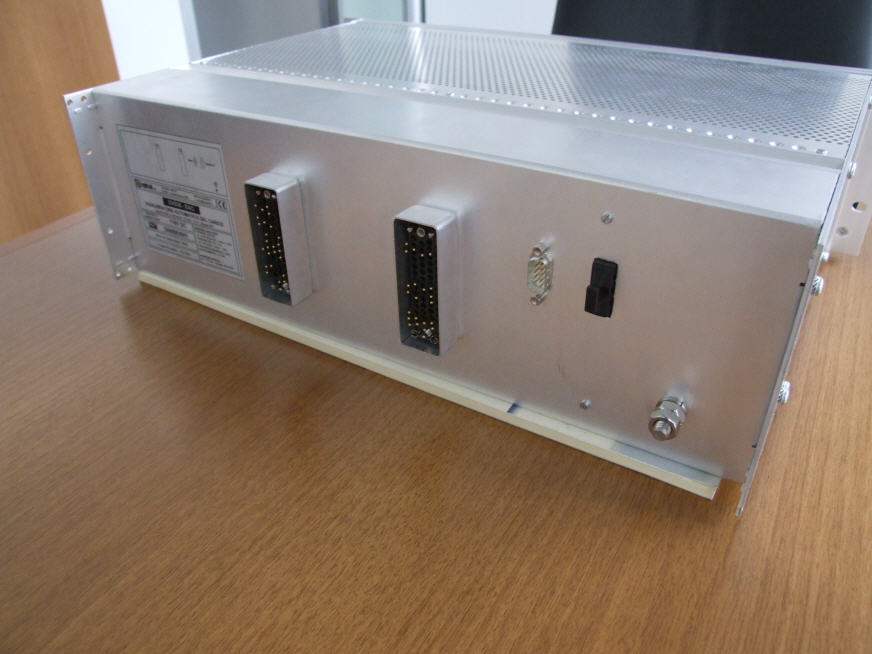

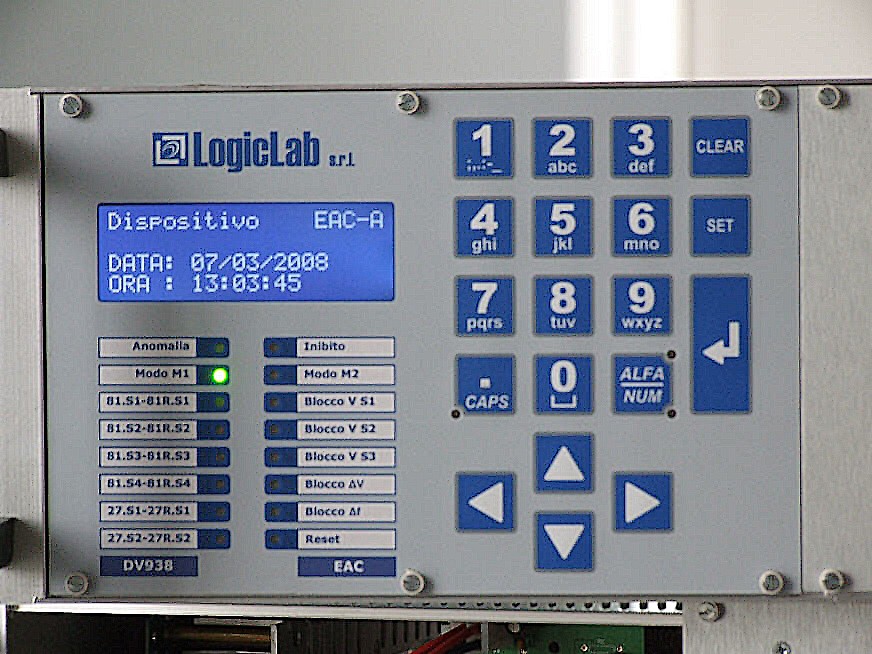

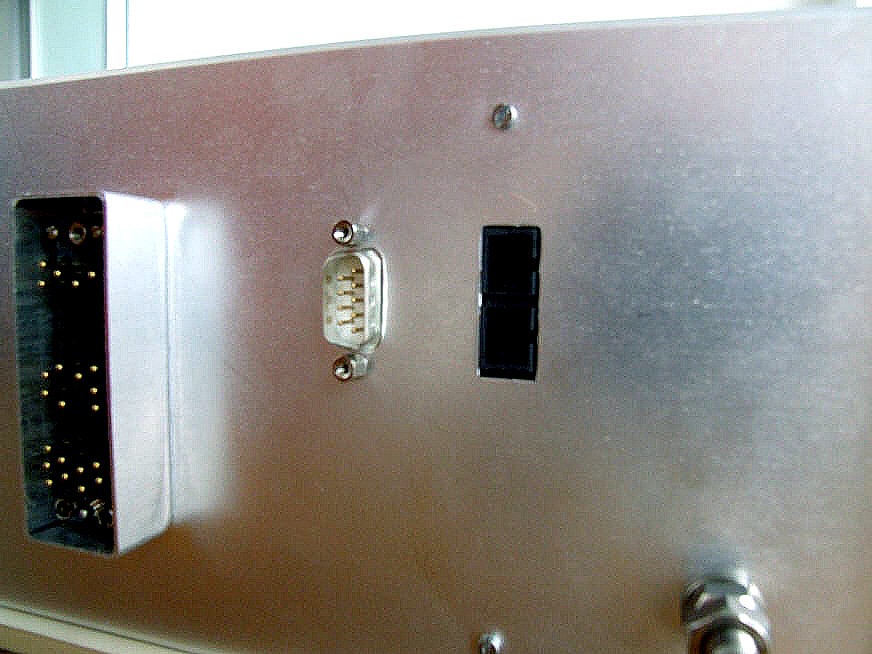

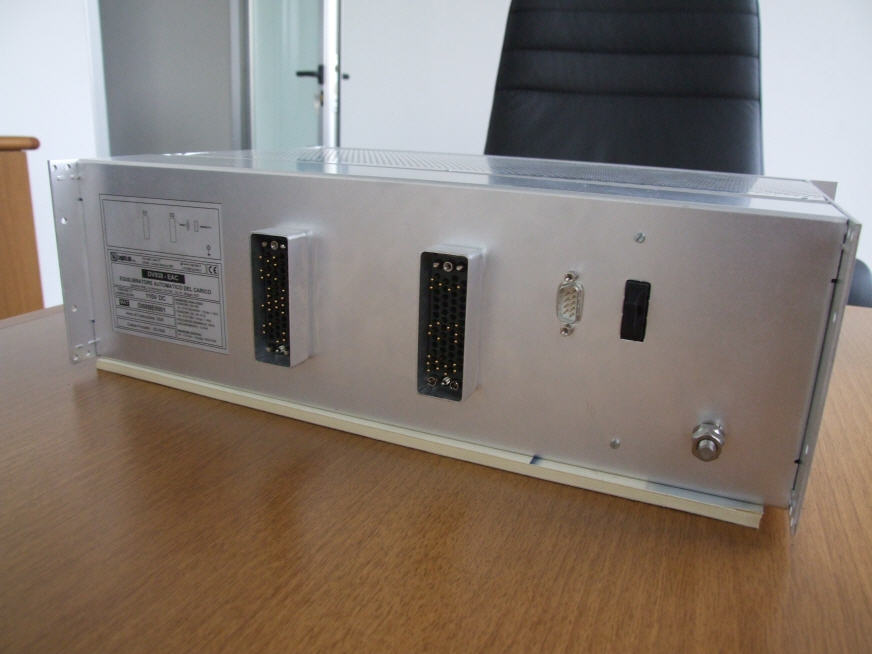

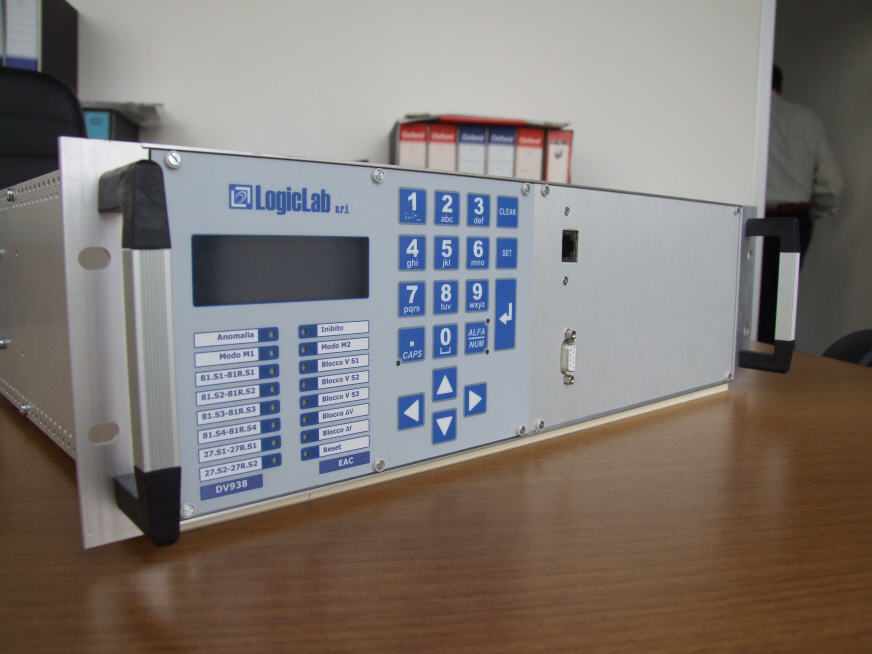

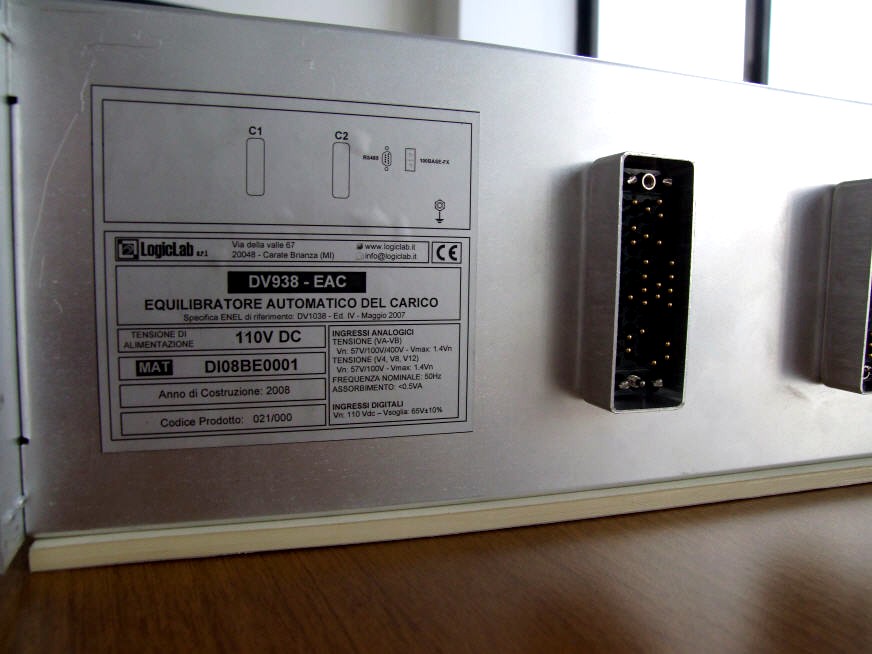

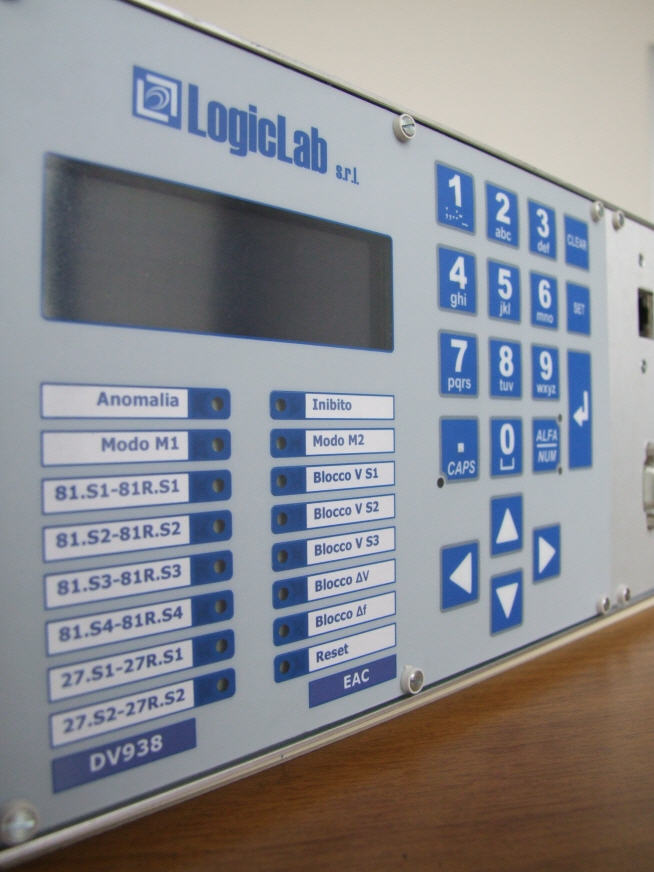

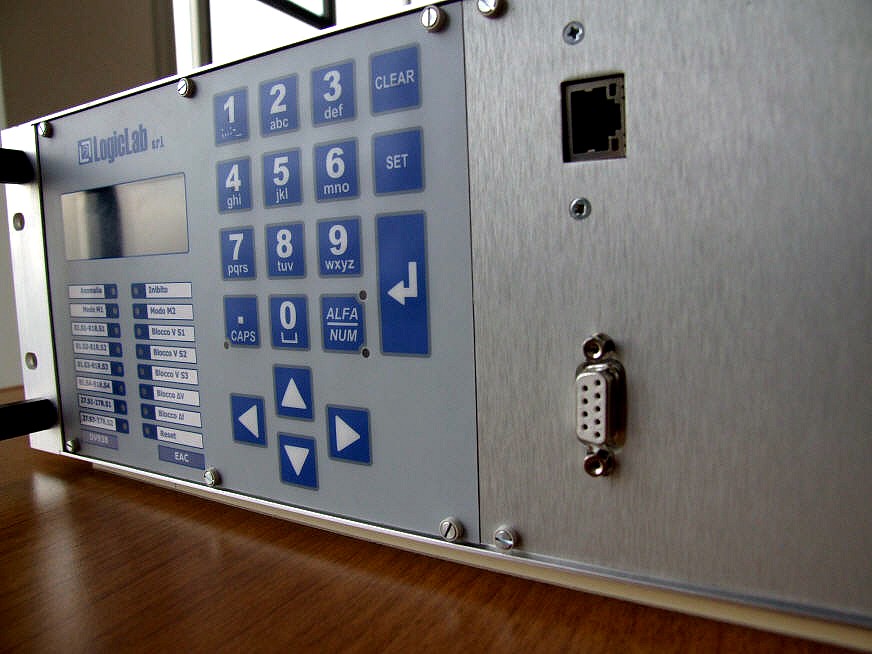

Comunicazione e connessioni Interfaccia utente Interfaccia HMI con tastiera e display a 4 righe 16 LED di segnalazione stato dispositivo Interfaccia di comunicazione locale e remota Porta Ethernet 10/100 BASE-TX (ü) Porta Ethernet ottica 100BASE-FX (SC) (ü) Dispositivo configurabile nodo di rete LAN/WAN 1 porta RS232 frontale 1 porta RS232/RS485 posteriore Porte di comunicazione isolate (Ethernet: 1500Vrms – Seriali: 2500 Vrms) Connessione verso il campo Doppio connettore rettangolare a 50 poli C1 e C2
Software Controllo completo da remoto Impostazione comunicazione Autodiagnostica Parametrizzazione e configurazione soglie Visualizzazione quasi-realtime Gestione e analisi registrazioni
Personalizzazioni Alimentazione Tensione di alimentazione differente dai 110Vdc Ingressi voltmetrici Ulteriori portate differenti selezionabili via software Ingressi digitali Fino a 6 ingressi digitali per applicazioni custom Ingressi a 24V con soglia a 18V ± 10% Convertitori di misura Fondo-scala differente entro i limiti ±20mA Comunicazione Interfaccia HMI multifunzione Ulteriore porta ethernet 10/100BASE-TX posteriore Connettore ST per ethernet ottica 100BASE-FX Software Campi di taratura e parametri delle soglie modificabili a richiesta entro i limiti dell’EAC WebServer per impostazioni e analisi da remoto tramite browser internet. FTP server per download registrazioni Esportazione in formato Comtrade Tempi di registrazione oscilloperturbografia
Conformità normative IEC 61000 – 4 – 2 (Livello 3) IEC 61000 – 4 – 3 (Livello 3) IEC 61000 – 4 – 4 (Livello 3) IEC 61000 – 4 – 5 (Livello 4) IEC 61000 – 4 – 6 (Livello 3) IEC 61000 – 4 – 8 (Livello 5) IEC 61000 – 4 – 10 (Livello 3) IEC 61000 – 4 – 12 (Livello 3) IEC 61000 – 4 – 16 (Livello 4) IEC 61000 – 4 – 17 (Livello 3) IEC 61000 – 4 – 29 (Livello 3) ENEL DV1038 GRTN DRRPI04008 ENEL REMC01 ENEL REMC02 ENEL RMEC01 ENEL RCLI01 ENEL LV27 ENEL LV29 ENEL DV1500 ENEL DV1501 A ENEL DN7600 CEI 45-5 CEI 70-1 IP30 (fronte) IP20 (contenitore) |
|||||||||||
|
|
|||||||||||
|
Configurazione e Controllo SpyEAC Scelta interfaccia comunicazione (RS232, Ethernet UDP, Ethernet TCP) Impostazioni comunicazione modem Impostazione salvataggio registrazioni Accesso con livelli di permesso differenti Impostazione portate configurabile su singolo canale Personalizzazione ingressi tramite etichetta impostabile da utente Inserimento dati di targa (Matricola, Nome Cabina) Impostazioni comunicazione ethernet (IP, IPmask) Impostazione comunicazione RS232 posteriore Impostazioni di oscilloperturbografia Impostazioni modalità di funzionamento (M1/M2) Impostazioni soglie di intervento Impostazioni soglie di blocco Impostazioni convertitori di misura Stato ingressi digitali Stato relè di segnalazione Stato protezione Abilitazione registrazione eventi Stato diagnostico dispositivo Invio comando di reset Invio comando di trigger manuale Visualizzazione quasi-RealTime forme d'onda dei segnali analogici e misure Visualizzazione quasi-RealTime misure Statistiche quasi-RealTime segnali analogici e misure Gestione sicura firmware update Gestione completa registrazioni di oscilloperturbografia Creazione e modifica file di taratura off-line Creazione file di taratura di default Download file di taratura
Soglie modalità M1 Soglia di intervento - frequenza Numero soglie: 4 Campo di taratura: 45÷55Hz Step di taratura: 50mHz Abilitazione: inclusa/esclusa Numero periodi di misura: 4÷16 Selezione periodi software Tempo base di intervento: ≤100ms Tempo di ritardo: 0,1÷60s Step tempo di ritardo: 50ms
Soglia di intervento - derivata di frequenza Numero soglie: 4 Campo di taratura: -5Hz/s ÷ +5Hz/s Step di taratura: 100mHz/s Logica: AND/OR Abilitazione: inclusa/esclusa Numero periodi di misura: 4÷16 Selezione periodi software Tempo base di intervento: ≤250ms Tempo di ritardo: 0,1÷60s Step tempo di ritardo: 50ms
Soglia di blocco - minima/massima tensione Numero soglie: 3 Campo di taratura: 0,1÷1,4Vn Step di taratura: 0,01Vn Abilitazione: inclusa/esclusa Tempo base di intervento: ≤50ms Tempo di ritardo: 0,1÷60s Step tempo di ritardo: 50ms
Soglie modalità M2 Soglia di intervento - frequenza Numero soglie: 4 Campo di taratura: 45÷55Hz Step di taratura: 50mHz Abilitazione: inclusa/esclusa Numero periodi di misura: 4÷16 Selezione periodi software Tempo base di intervento: ≤100ms Tempo di ritardo: 0,1÷60s Step tempo di ritardo: 50ms
Soglia di intervento - derivata di frequenza Numero soglie: 4 Campo di taratura: -5Hz/s ÷ +5Hz/s Step di taratura: 100mHz/s Logica: AND/OR Abilitazione: inclusa/esclusa Numero periodi di misura: 4÷16 Selezione periodi software Tempo base di intervento: ≤250ms Tempo di ritardo: 0,1÷60s Step tempo di ritardo: 50ms
Soglia di intervento - Tensione Numero soglie: 2 Campo di taratura: 0,5÷1Vn Step di taratura: 0,01Vn Abilitazione: inclusa/esclusa Tempo base di intervento: ≤50ms Tempo di ritardo: 0,1÷60s Step tempo di ritardo: 50ms
Soglia di intervento - derivata di tensione Numero soglie: 2 Campo di taratura: -0,2V/s ÷ +0,2V/s Step di taratura: 0,0005Vn/s Logica: AND/OR Abilitazione: inclusa/esclusa Tempo di misura: 80÷200ms Selezione tempo: software Tempo base di intervento: ≤120ms Tempo di ritardo: 0,1÷60s Step tempo di ritardo: 50ms
Soglia di blocco - minima/massima tensione Numero soglie: 2 Campo di taratura: 0,1÷1,4Vn Step di taratura: 0,01Vn Abilitazione: inclusa/esclusa Tempo base di intervento: ≤50ms Tempo di ritardo: 0,1÷60s Step tempo di ritardo: 50ms
Soglia di blocco - massimo squilibrio β = max[(V4 – μ), (V8 – μ), (V12 – μ)] / μ con μ = (V4 + V8 + V12) / 3 Numero soglie: 1 Campo di taratura: 0,05÷1 Step di taratura: 0,05 Abilitazione: inclusa/esclusa Tempo base di intervento: ≤50ms Tempo di ritardo: 0,1÷60s Step tempo di ritardo: 50ms
Soglia di blocco - massima differenza di frequenza γ = max[(fV4 – fV8), (fV8 – fV12), (fV12 – fV4)] Numero soglie: 1 Campo di taratura: 10÷100mHz Step di taratura: 10mHz Abilitazione: inclusa/esclusa Tempo base di intervento: ≤100ms Tempo di ritardo: 0,1÷60s Step tempo di ritardo: 50ms
Analisi Registrazioni LogOscilloEAC Selezione segnali da visualizzare Impostazione colori per la visualizzazione Selezione automatica di tutti i segnali digitali Selezione automatica di tutti i segnali digitali attivi Deselezione automatica di tutti i segnali Visualizzazione forme d'onda in ingresso e misure associate Visualizzazione di tutte le segnalazioni emesse Doppio cursore temporale Misura valore di tempo e ampiezza in corrispondenza dei due cursori Misura intervallo di tempo tra due cursori Visualizzazione valore puntuale (tempo e ampiezza) associato a posizione puntatore mouse Strumento zoom a finestra Zoom lungo asse verticale Possibilità di sovrapporre segnali differenti tramite trascinamento della forma d'onda Esportazione forme d'onda in immagini (JPG, BMP, MetaFile, PCX, PostScript, SVG) Esportazione forme d'onda in formato Acrobat Reader (pdf) Esportazione campioni forme d'onda in formato Excel Stampa grafici
|
|||||||||||
|
