Massima corrente unipolare per il controllo del neutro MT in sistemi con bobina di Petersen |
|||||||||||
|
|
Brochure DV926 (non disponibile) Massima corrente unipolare per il controllo del neutro MT in sistemi con bobina di Petersen |
 |
Prodotto omologato ENEL |
||||||||
|
|
|||||||||||

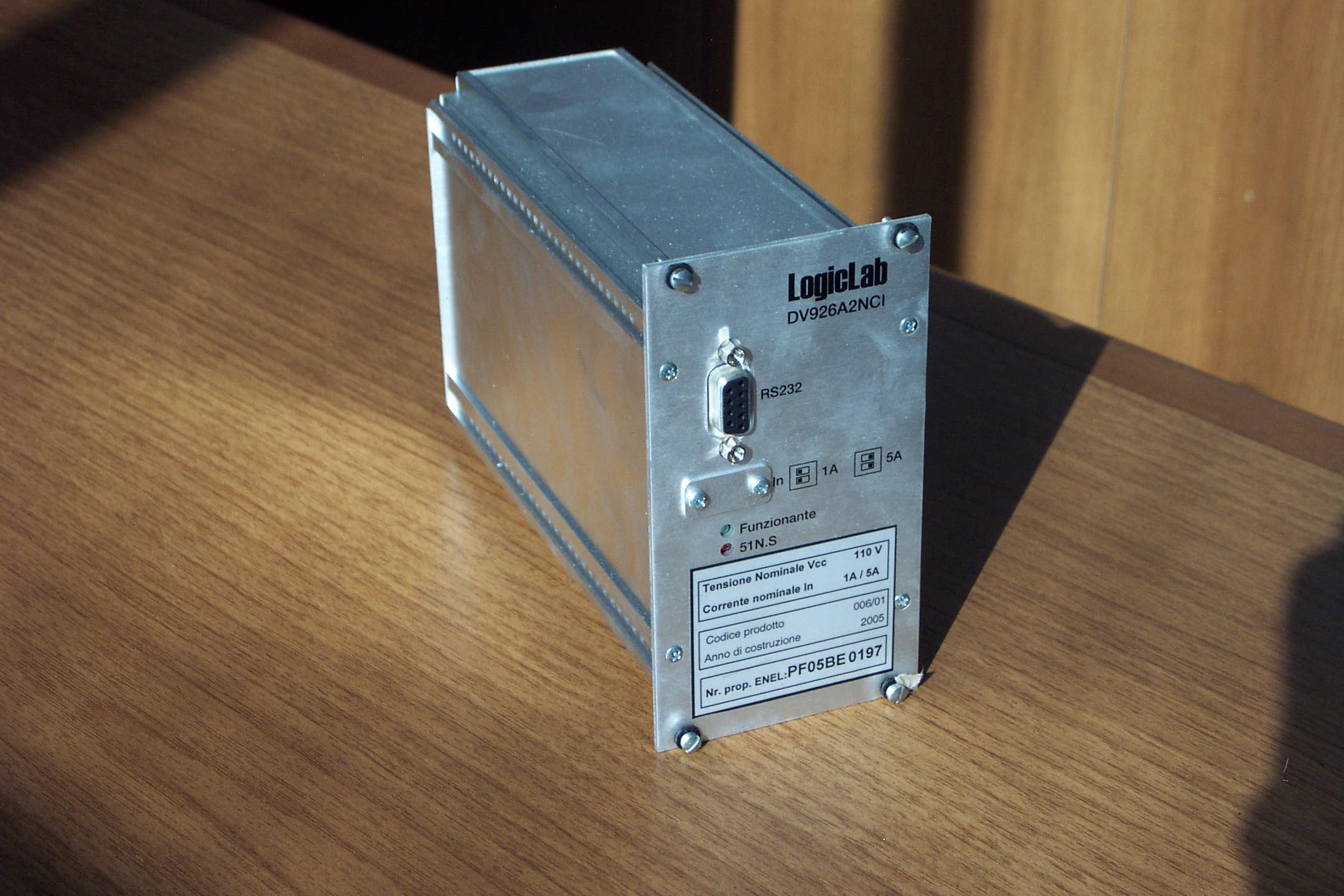

Presentazione Dispositivo DV926A2-NCI |
 |
||||||||||
|

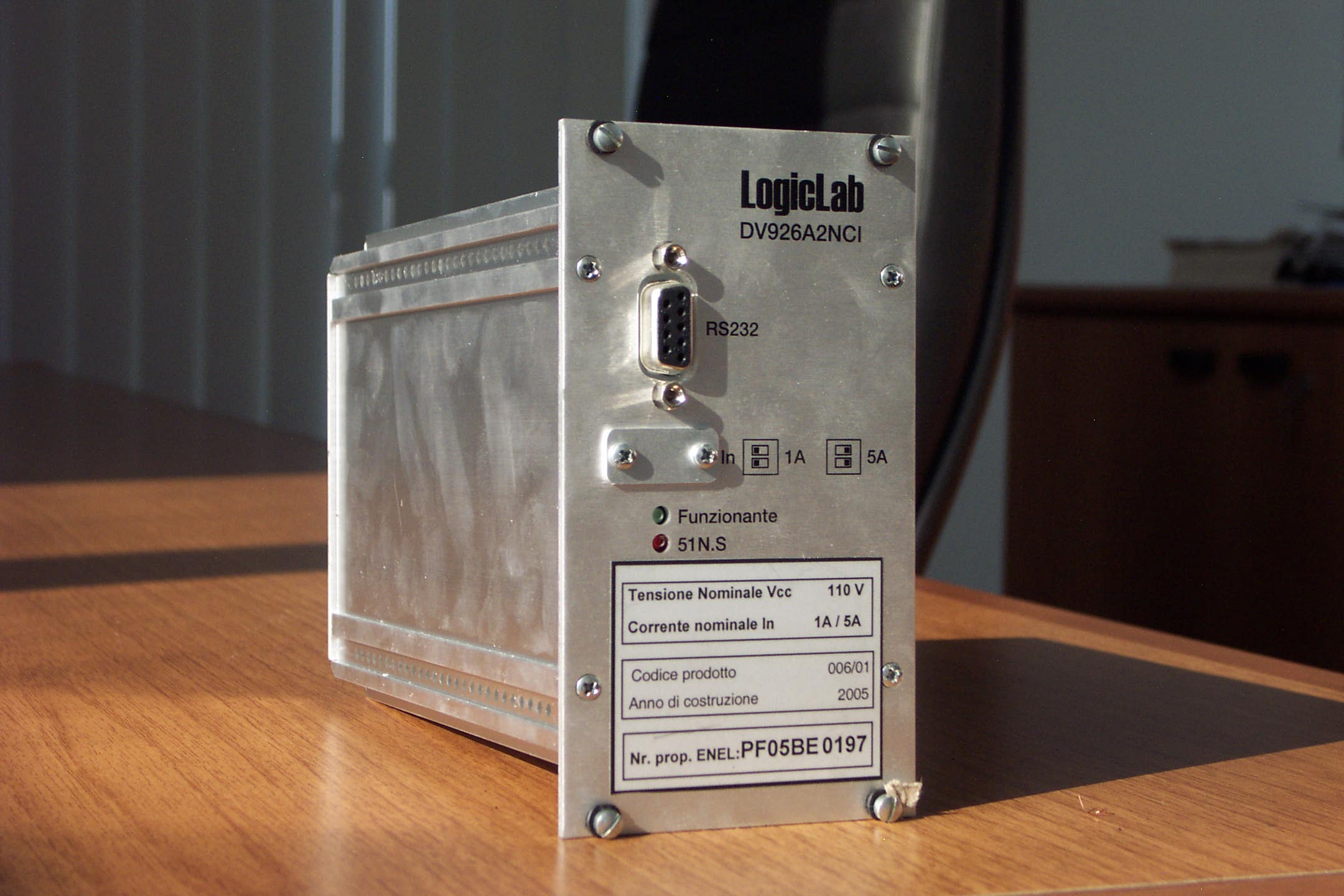

Il dispositivo DV926A2NCI risulta conforme alla specifica ENEL DV1026A2NCI. Il dispositivo svolge la funzione di protezione di massima corrente omopolare ad una soglia di intervento a tempo indipendente. Questa protezione nasce per il controllo del neutro MT in sistemi con bobina di Petersen. Le impostazioni della protezione e la lettura delle informazioni relative al suo funzionamento sono effettuate tramite PC collegato ad una interfaccia seriale RS232. Inoltre, tramite un Dip-Switch posto sul pannello frontale del dispositivo, è possibile impostare la corrente nominale a 1A o a 5A. |
|||||||||||
Documentazione DV926A2-NCI |
|
||||||||||
|
Per effettuare il download dal sito del manuale d'uso e manutenzione è necessario disporre di un nome utente e di una password. Il nome utente e password possono essere richiesti compilando la form di richiesta alla pagina download
|
|||||||||||
Scheda tecnica DV926A2-NCI |
|
||||||||||
|
Alimentazione Tensione di alimentazione: 110V DC ± 20% Potenza assorbita a riposo: 3W Potenza assorbita massima: 4W Insensibile a buchi di tensione 100% di 50 ms Insensibile a buchi di tensione 50% di 100ms
Dimensioni Altezza: 3U (montaggio armadio rack 19”) Larghezza: 6” Profondità: <30 cm Corrente nominale In 1A/5A
Caratteristiche funzionali Switch per selezione portata: 1A/5A Soglia di intervento (51.N) - Regolazione: (0,02-1)In a step di 0,01In Errore limite: <5% Variazione dell’errore limite: <3% Regolazione tempi di intervento soglia (T51N): (0,04-2)s a step di 0,01s Errori (con riferimento al valore asintotico del tempo di misura, secondo DV1501A §6): Errore limite: <3%±20ms Variazione dell’errore limite: <1,5%±10ms Tempo di ricaduta <100ms Assorbimento per fase: <0,2VA Risoluzione: 10 bit Relè di segnalazione 51N.Avv Isolamento 3300V DC (1 min) Tensione nominale: 110V Corrente massima: 5A Potere di interruzione (L/R=40ms): 0,2A @110V Numero di manovre meccaniche: ≥106

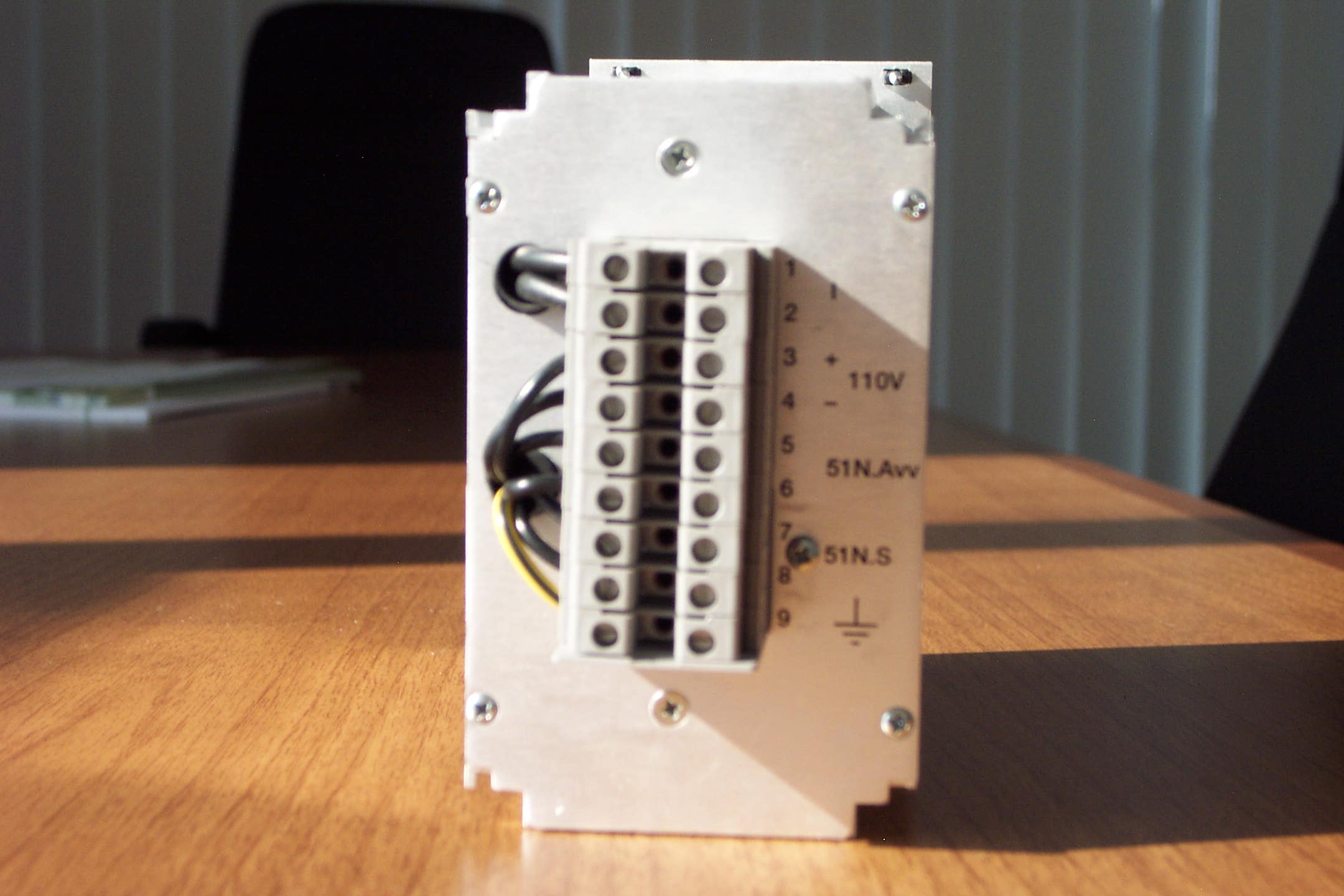

Relè di comando 51N.S Isolamento 3300V DC (1 min) Tensione nominale: 110V Corrente massima: 5A Potere di interruzione (L/R=40ms): 0,5A @110V Numero di manovre meccaniche: ≥106
Comunicazione e software Connessione seriale isolata a 2500Vrms Parametrizzazione con connessione PC (soglia, rapporto di ricaduta, tempo di ritardo) Software SpyDV926 incluso.
Conformità normative IEC 60255-5-8 Livello 4 IEC 60255-5-6 Livello 4 IEC 60255-5-7 Livello 4 CEI EN 61000-6-1 CEI EN 61000-6-2 ENEL R CLI 01 ENEL DV1500 ENEL DV1501A
|
|||||||||||
