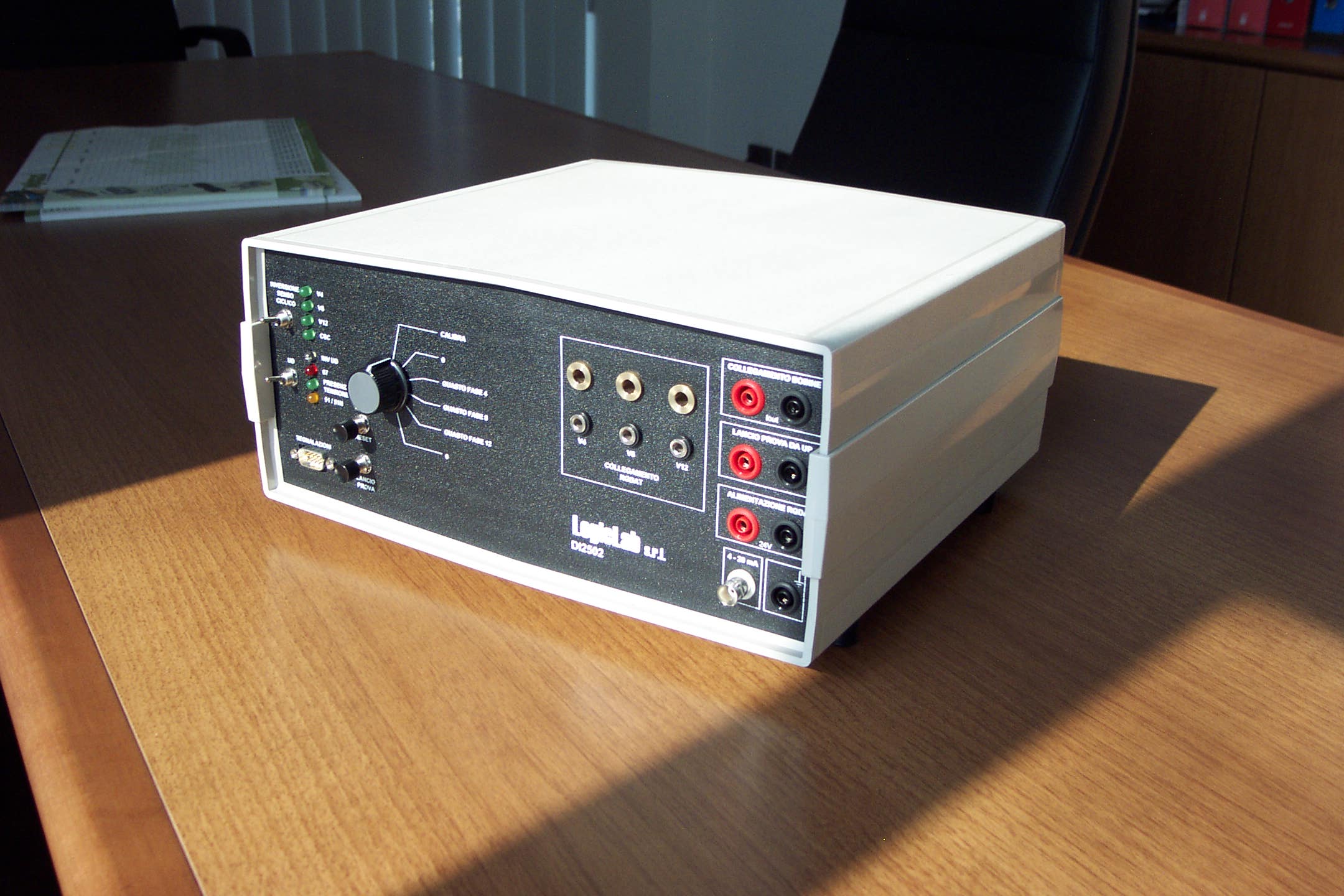

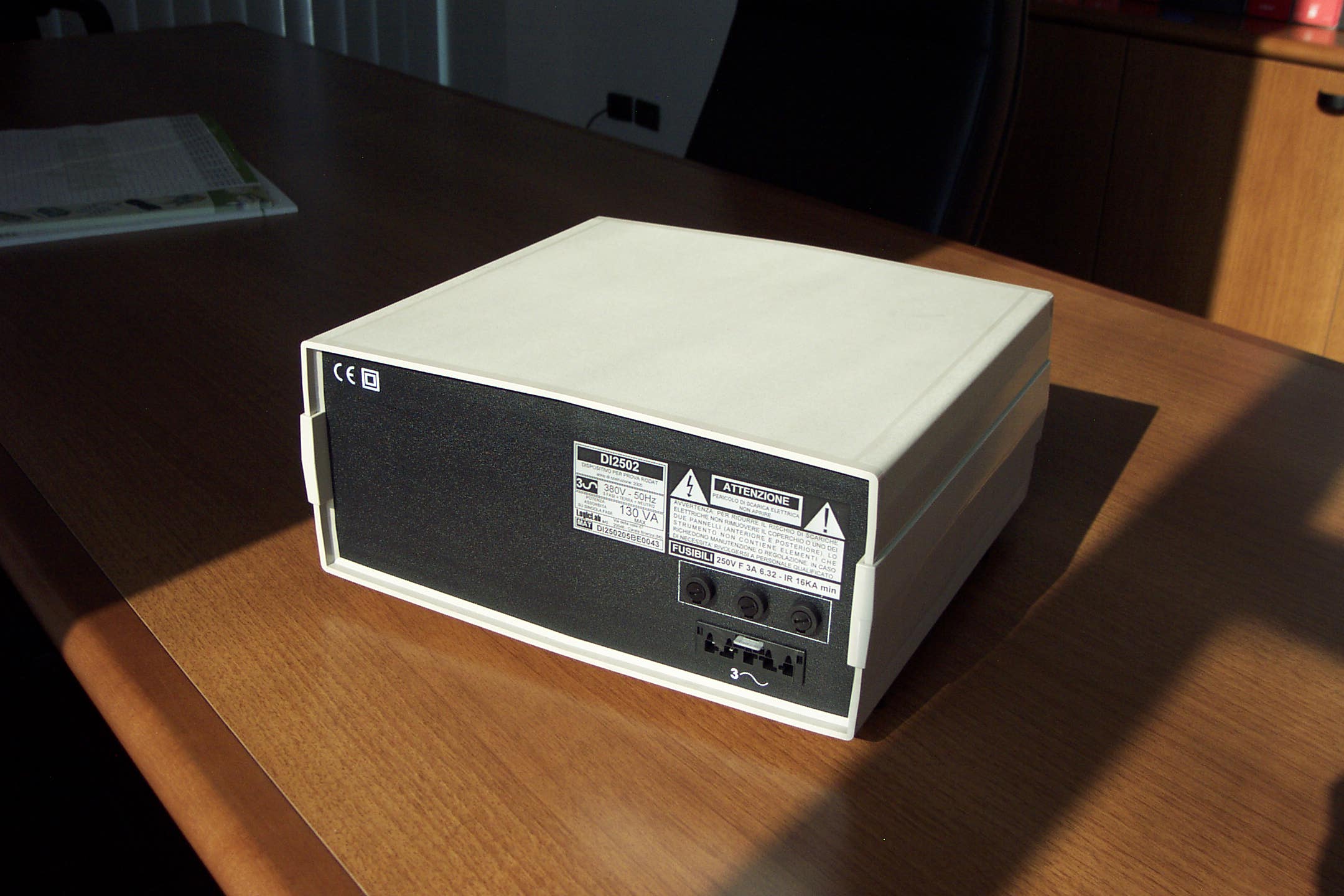

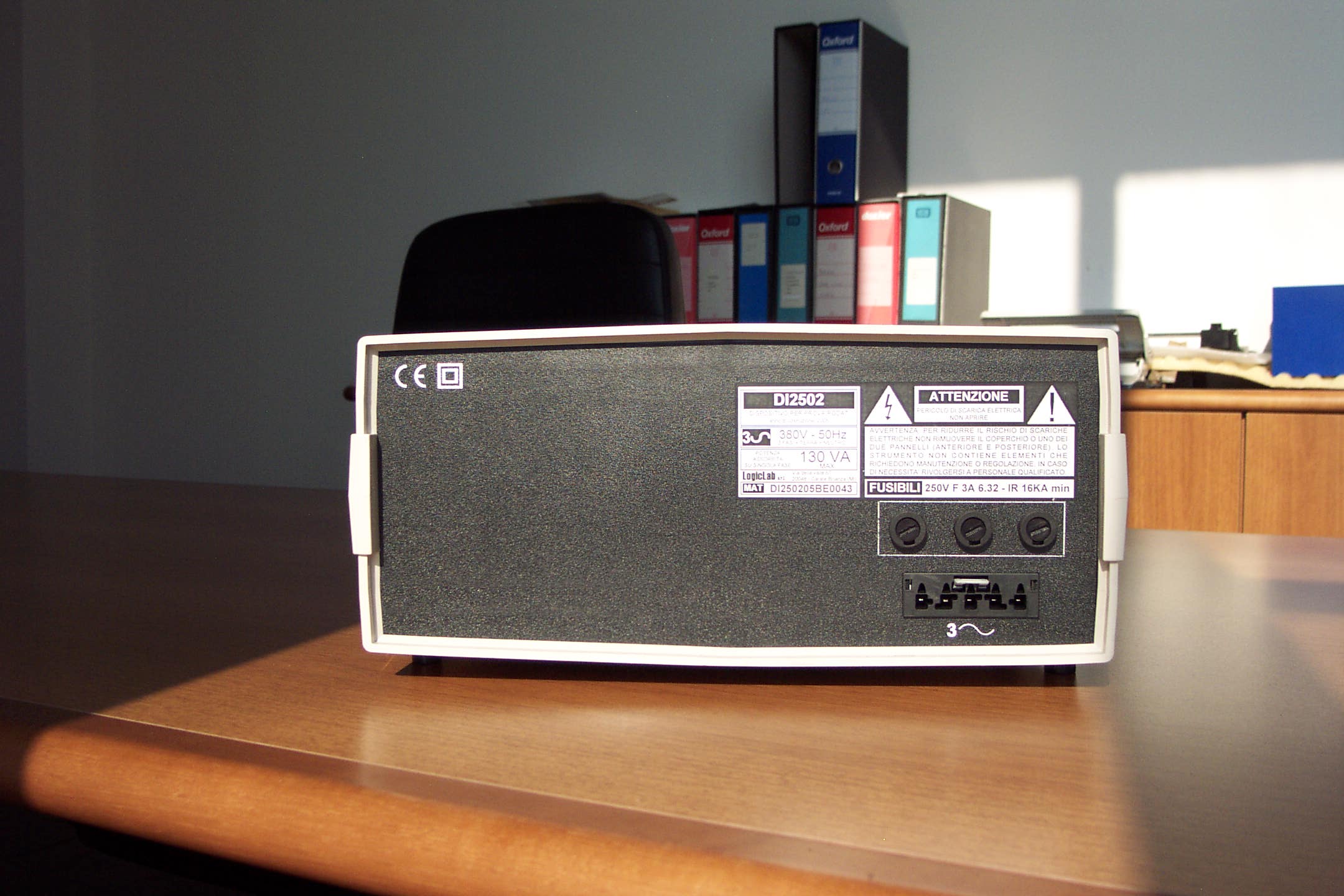

Presentazione Dispositivo DI2502

Lo strumento DI2502, conforme all’omonima specifica ENEL, viene utilizzato per effettuare il test del dispositivo RGDAT (Rivelatore di guasto direzionale e assenza tensione). Lo strumento permette di verificare sia il RGDAT sia gli accessori costituenti l’apparato (trasformatori amperometrici, spina esapolare…). L’utilizzo di questo strumento permette anche di verificare le principali anomalie che si riscontrano nell’attività ordinaria di installazione e manutenzione del RGDAT, quali per esempio i guasti alla spina esapolare, guasti ai relè finali che non cambiano stato e guasti dovuti all’elettronica.

Lo strumento è stato concepito per permetterne un utilizzo in condizioni di piena sicurezza per l’operatore. Vista la presenza di una alimentazione trifase, necessaria per il test del RGDAT, lo strumento è stato costruito in doppio isolamento ed è conforme alle norme in materia di sicurezza previste nella specifica CEI EN 61010-1 Ed. II. L’involucro è in materiale plastico autoestinguente resistente al calore e tutta la parte accessibile all’utente comanda dispositivi a bassa tensione che permettono di commutare, tramite relè, la sezione trifase. Una serie di sistemi di sicurezza fornisce una ulteriore protezione nell’utilizzo del dispositivo in maniera anomala.

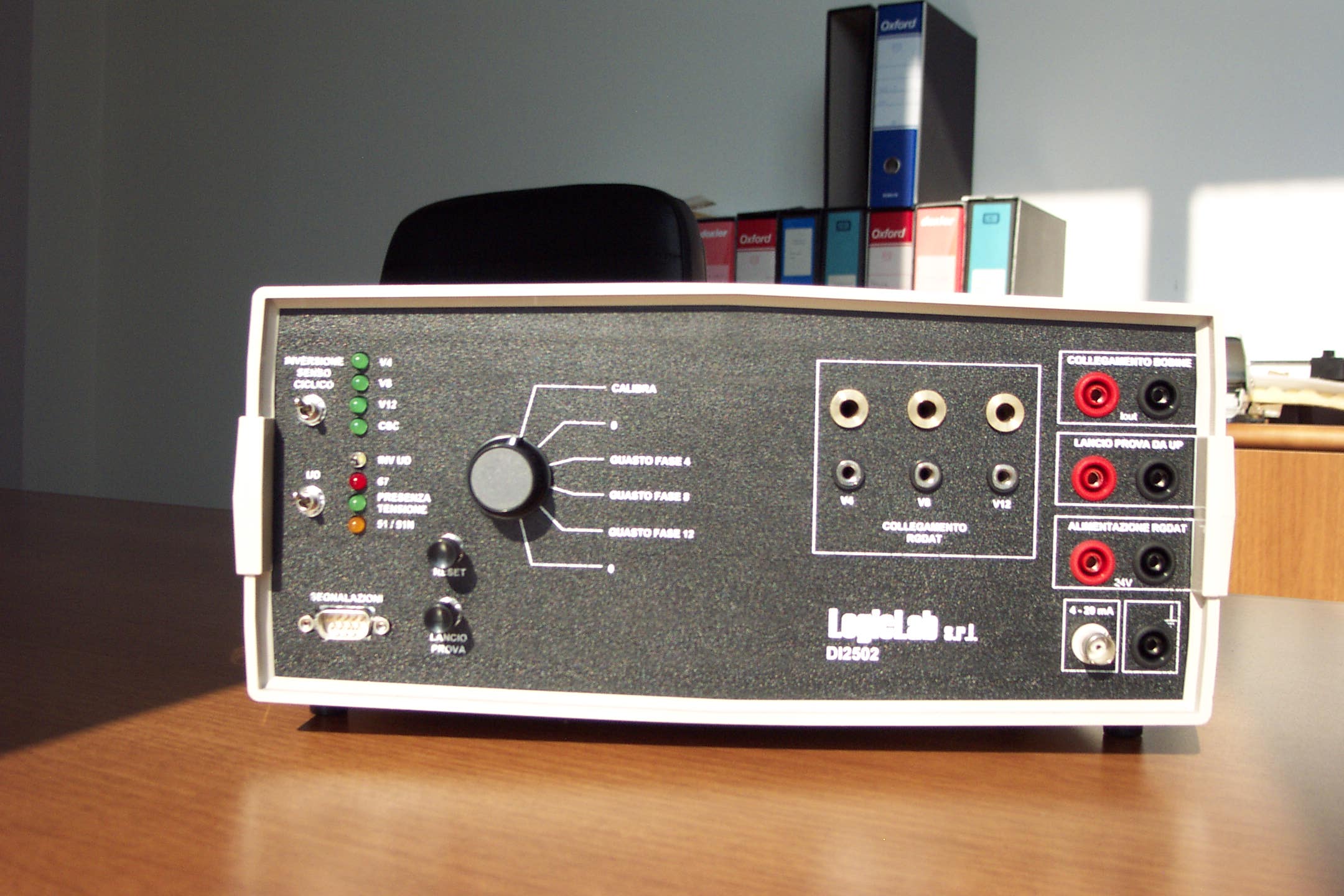

Tramite una serie di LED presenti sul pannello anteriore e un cavo di ripetizione segnalazioni fornito in dotazione, è possibile visualizzare la chiusura o meno dei relè di segnalazione del RGDAT.

Lo strumento viene fornito di alcuni accessori: una bobina da 650 A/spira per la prova di intervento per 51, una bobina da 200 A/spira per la prova di intervento per 51N, due prolunghe da 4 m con spinotti da 4 mm per il collegamento delle bobine, cavo di alimentazione da 4 m con presa 3F + T + N.

Lo strumento viene venduto in una pratica valigetta rigida che permette un comodo trasporto sia dello strumento sia di tutti gli accessori forniti in dotazione.

Documentazione DI2502

Brochure

Presentazione Corso di Formazione (pdf)

Manuale d'uso e manutenzione

Per effettuare il download dal sito del manuale d'uso e manutenzione è necessario disporre di un nome utente e di una password.

Il nome utente e password possono essere richiesti compilando la form di richiesta alla pagina download

Scheda tecnica DI2502

Generali

Altezza: 14 cm

Larghezza: 32 cm

Profondità: 30 cm

Alimentazione trifase: 3F + Terra + Neutro

Tensione singola fase: 220V – 50Hz

Potenza massima: 130VA

Accessori

Avvolgimento 650 ± 50 A/spira

Avvolgimento 200 ± 20 A/spira

2 Prolunghe 4 m con plug 4 mm

Cavo di alimentazione 4 m

Cavo ripetizione segnalazioni 4 m

Valigetta rigida per il trasporto

Interruttori

Selettore rotante a 6 posizioni

(calibra, off, guasto fase 4, guasto fase 8,

guasto fase 12, off)

Leva Inversione senso ciclico

Leva Inversione UD

Pulsante Reset

Pulsante Lancio prova

Segnalazioni luminose

Presenza tensione V4

Presenza tensione V8

Presenza tensione V12

Corretto senso ciclico

Inversione UD*

Intervento per 67*

Presenza tensione*

Intervento per 51/51N*

*pannello ripetizione segnalazioni integrato

Connessioni

Presa esapolare RGDAT

Collegamento bobine (12 Vac – 10 A)

Ripetizione segnalazioni

Lancio prova da UP

Alimentazione RGDAT (24V dc)

Collegamento terra funzionale

BNC per ripetizione segnalazione 4-20 mA

Dispositivi di protezione

Dispositivo a doppio isolamento

Temporizzatore permanenza corrente in uscita

Fusibili 50 kA su singola fase

Connessione cavo di alimentazione con sicurezza

per distacchi accidentali

Conformità CEI EN 61010-1 ed. II

Marcatura CE secondo norme 89/336 CEE, 73 /23 CEE e 93/68 CEE

Scheda accessori DI2502

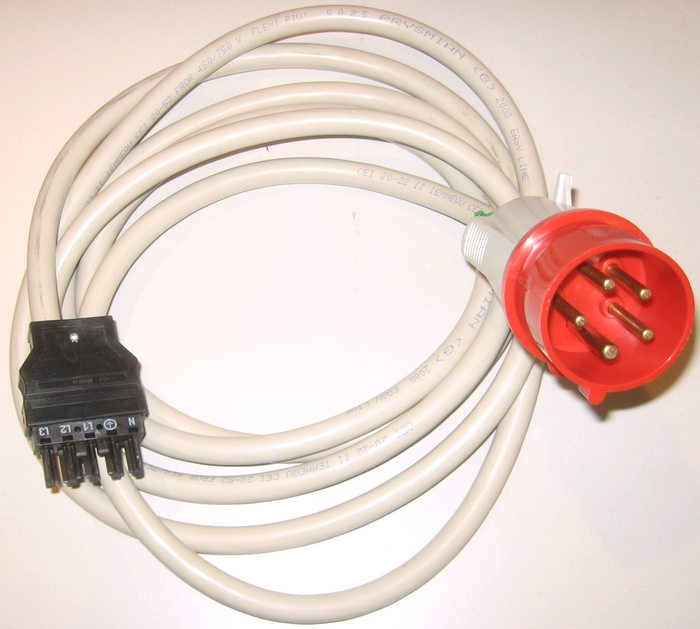

	Cavo di alimentazione 3F + T + N Cavo di alimentazione trifase per alimentare lo strumento. Munito di spina estraibile per un facile trasporto

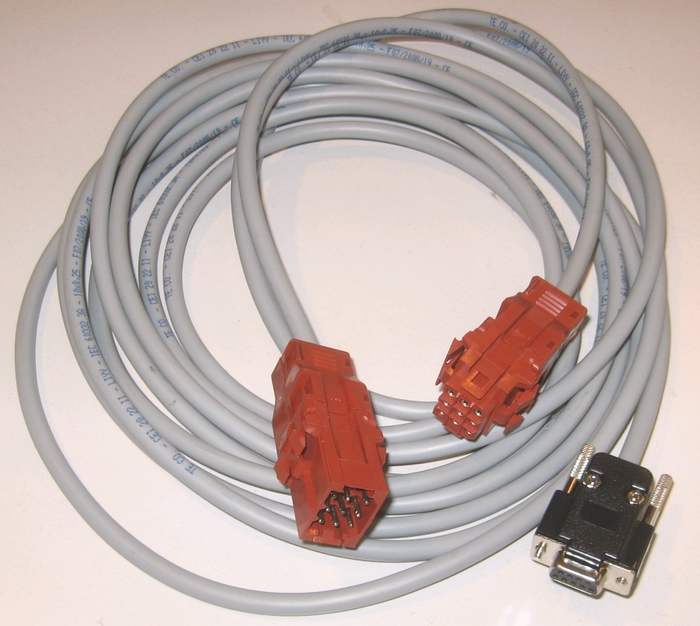

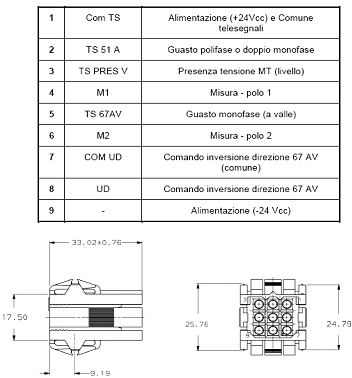

	Cavo di ripetizione delle segnalazioni Permette di collegare il RGDAT al pannello ripetizioni segnalazioni integrato nel dispositivo DI2502, con lo scopo di riportarne visivamente lo stato delle uscite. La connessione del connettore DSUB a 9 poli sul pannello frontale dello strumento permette di visualizzare, attraverso i LED di segnalazione, la chiusura o meno dei contatti di relè presenti sul RGDAT. La presenza di due connettori, uno maschio e uno femmina, permette di eseguire l’operazione senza interrompere la trasmissione dei segnali tra il RGDAT e l’UP

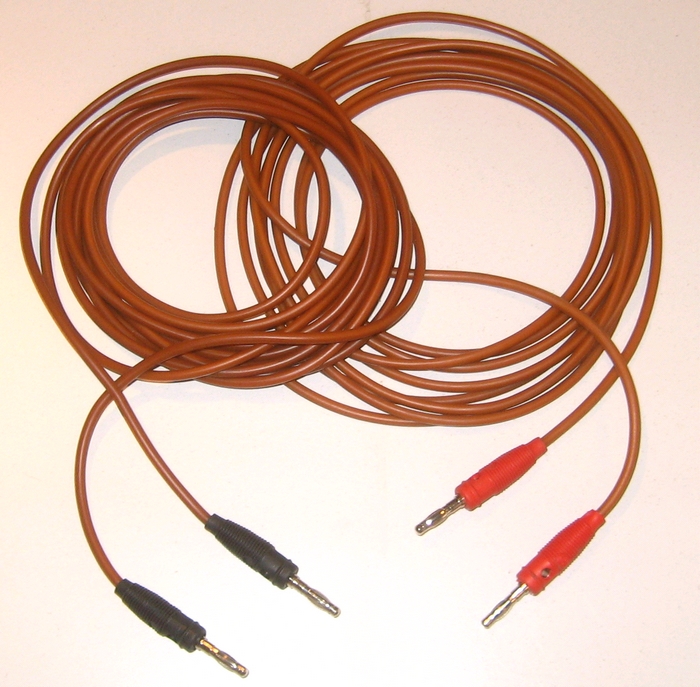

	Prolunghe Coppia di prolunghe con connettori rossi e neri di lunghezza pari a 4m. Utilizzate per la prova di intervento per 67 e per la connessione delle bobine per la prova di intervento per 51 e 51N.

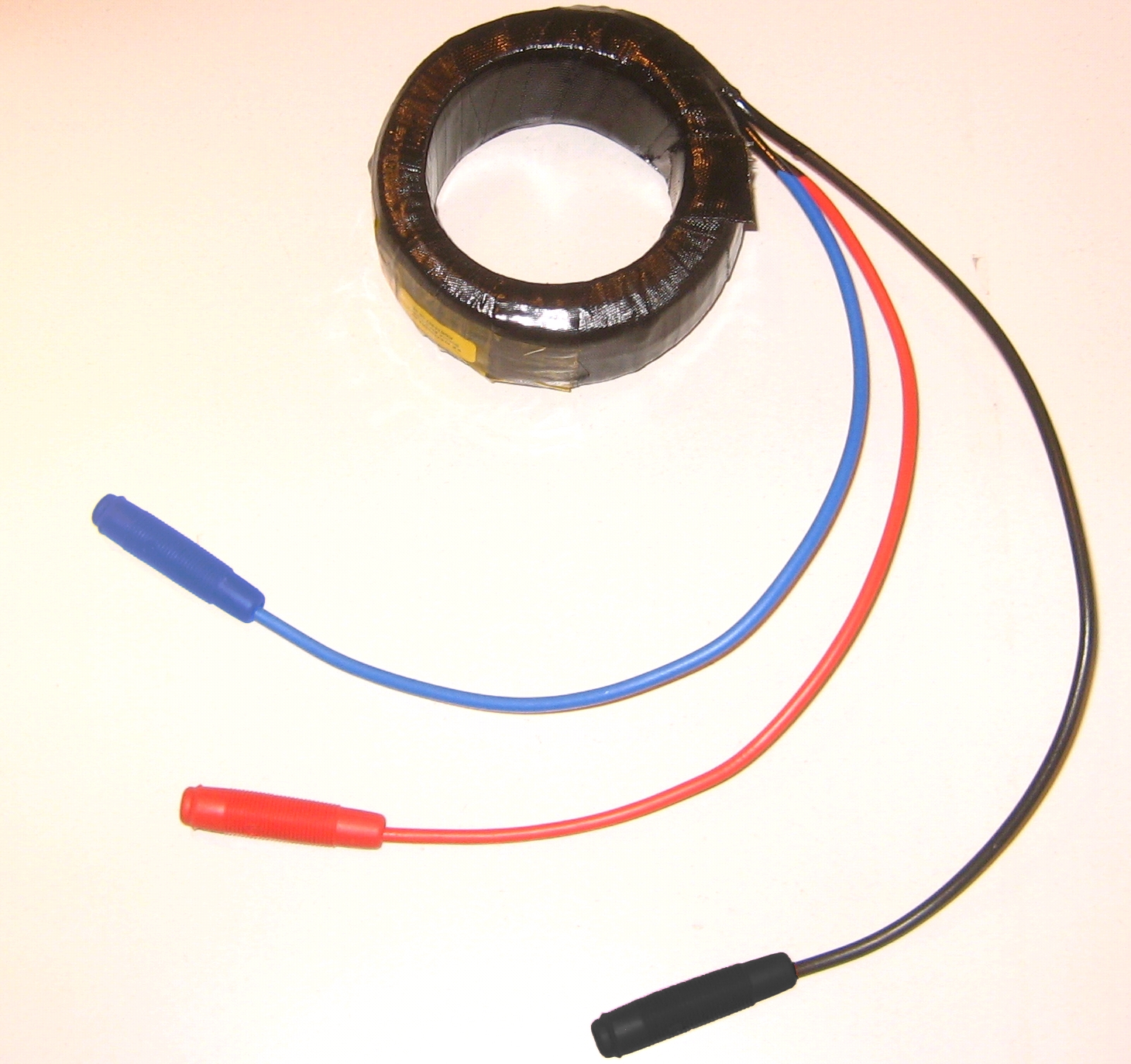

	Bobina per prova intervento 51 Dimensioni: Øext=130mm; Øint=60mm; h=35mm Connettori: 3 Boccole 4 mm femmina volanti Forza magnetomotrice generata (nero-rosso): 650±50 A/spira Forza magnetomotrice generata (nero-blu): 325±50 A/spira Forza magnetomotrice generata (rosso-blu): 325±50 A/spira

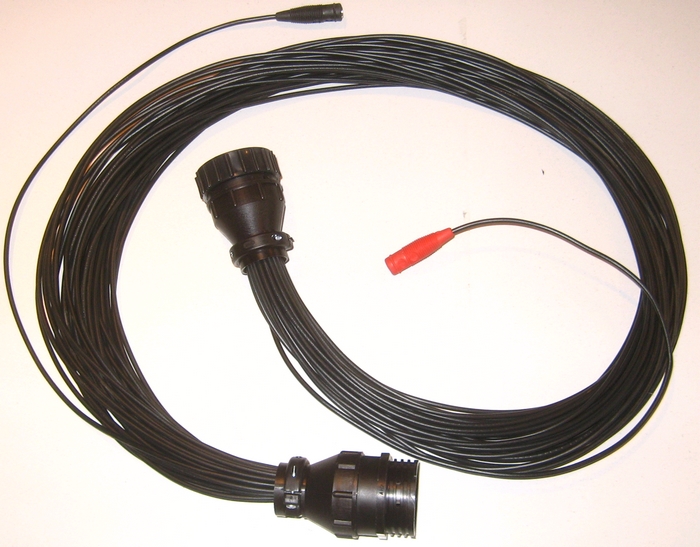

	Bobina per prova intervento 51N Dimensioni: Ø=318mm; Øconnettore=60mm Lunghezza media di una spira: 1m Connettori: 2 Boccole 4 mm femmina volanti Forza magnetomotrice generata: 200±20 A/spira

Multimedia DI2502

Prove RGDAT DI2502

Come già in parte accennato, il DI2502 è in grado di verificare, tramite l’ausilio degli accessori forniti in dotazione, delle prove di intervento o mancato intervento del dispositivo RGDAT, e in particolare è possibile verificare:

	Prova di intervento per 67
	Prova di intervento per 51
	Prova di intervento per 51N

Tramite il cavo di ripetizione segnalazione è possibile eseguire il collegamento con l’UP e verificare visivamente, tramite l’accensione dei LED sul pannello frontale, l’intervento dell’apparecchiatura in test.
