Dispositivo di prova semplifica perpannelli unificati tipo A2NCI |
|||||||||||
|
|
Brochure DV1512 Complesso di prova semplificato per pannelli unificati tipo A2NCI |
 |
Prodotto omologato ENEL | ||||||||
Presentazione Dispositivo DV1512 |
 |
||||||||||
|

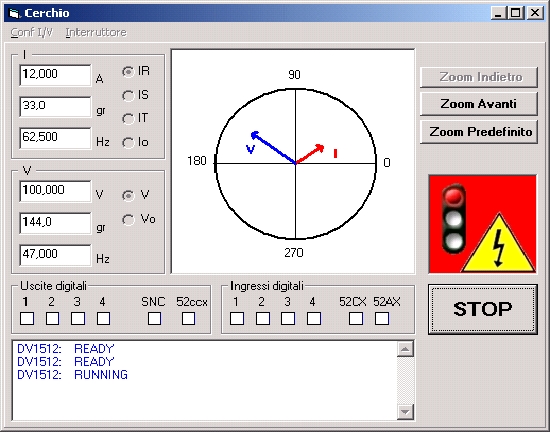

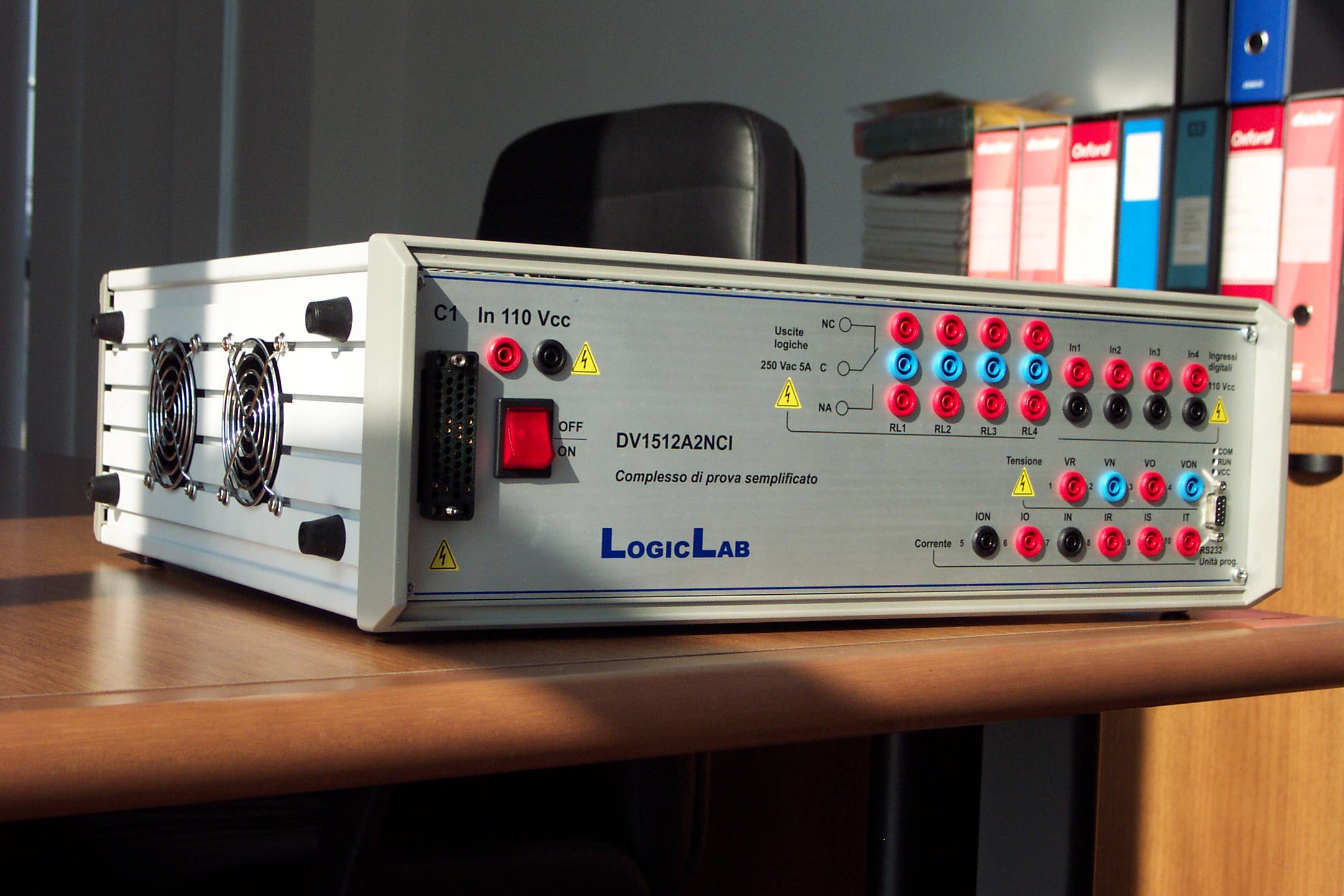

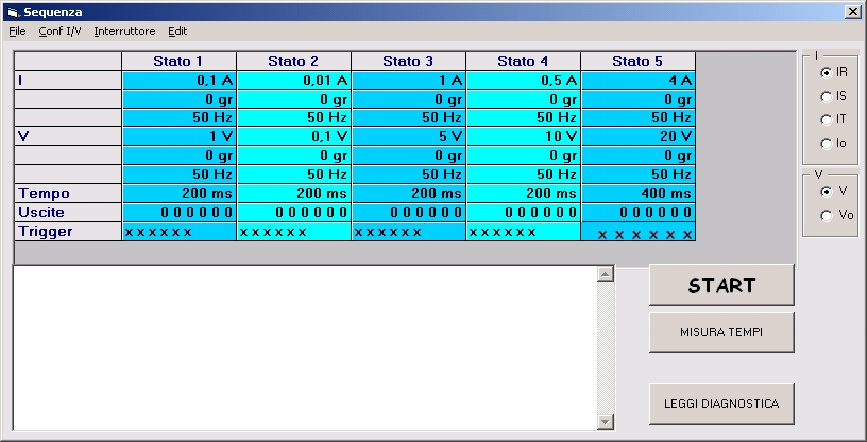

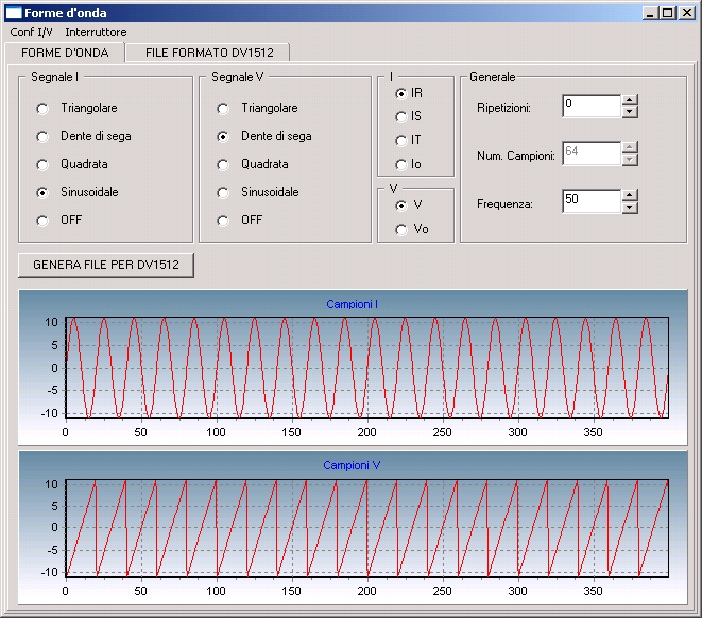

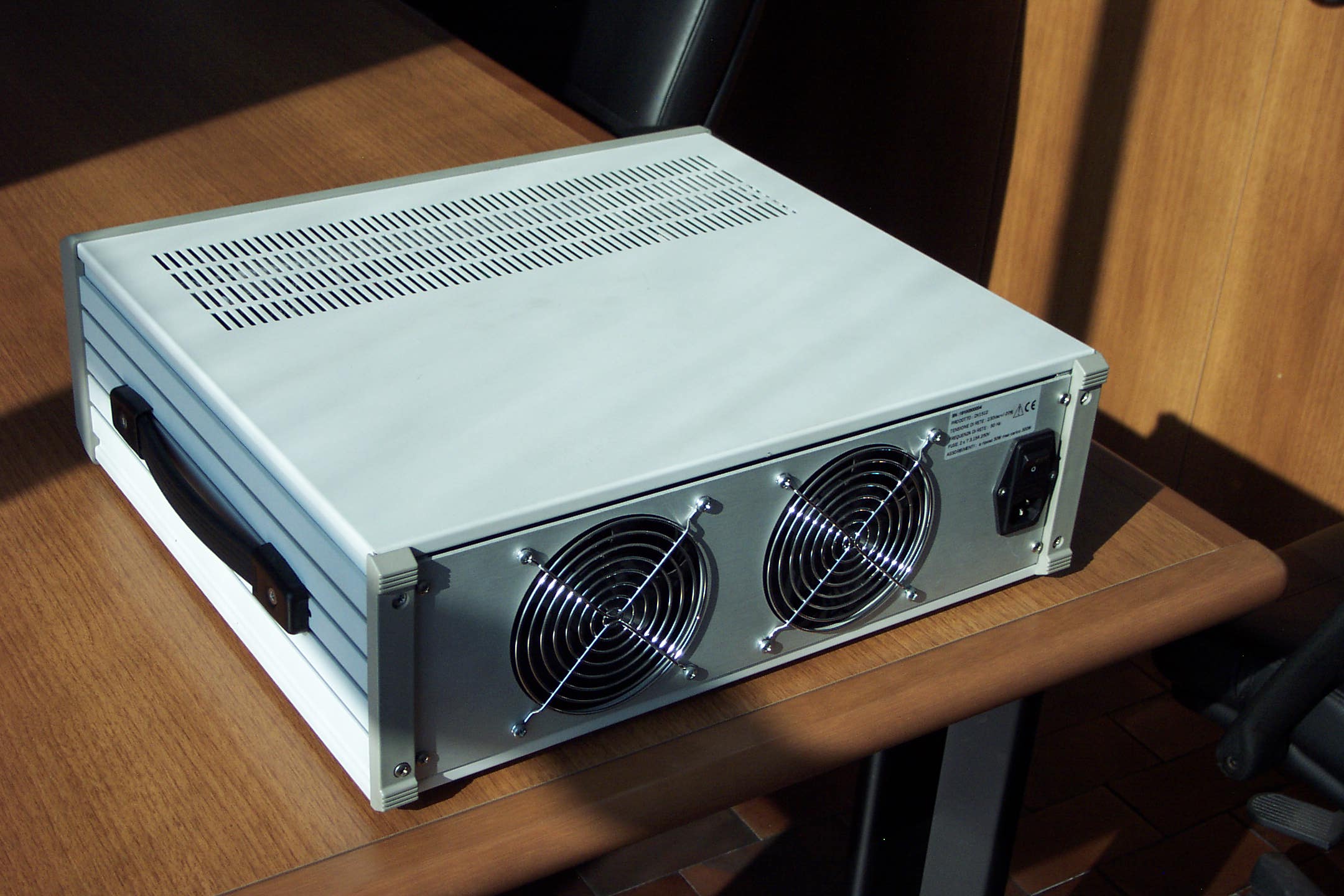

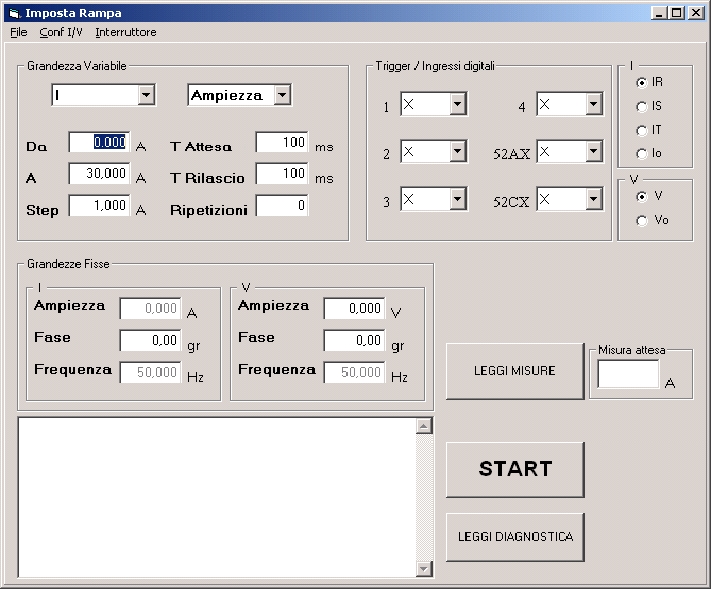

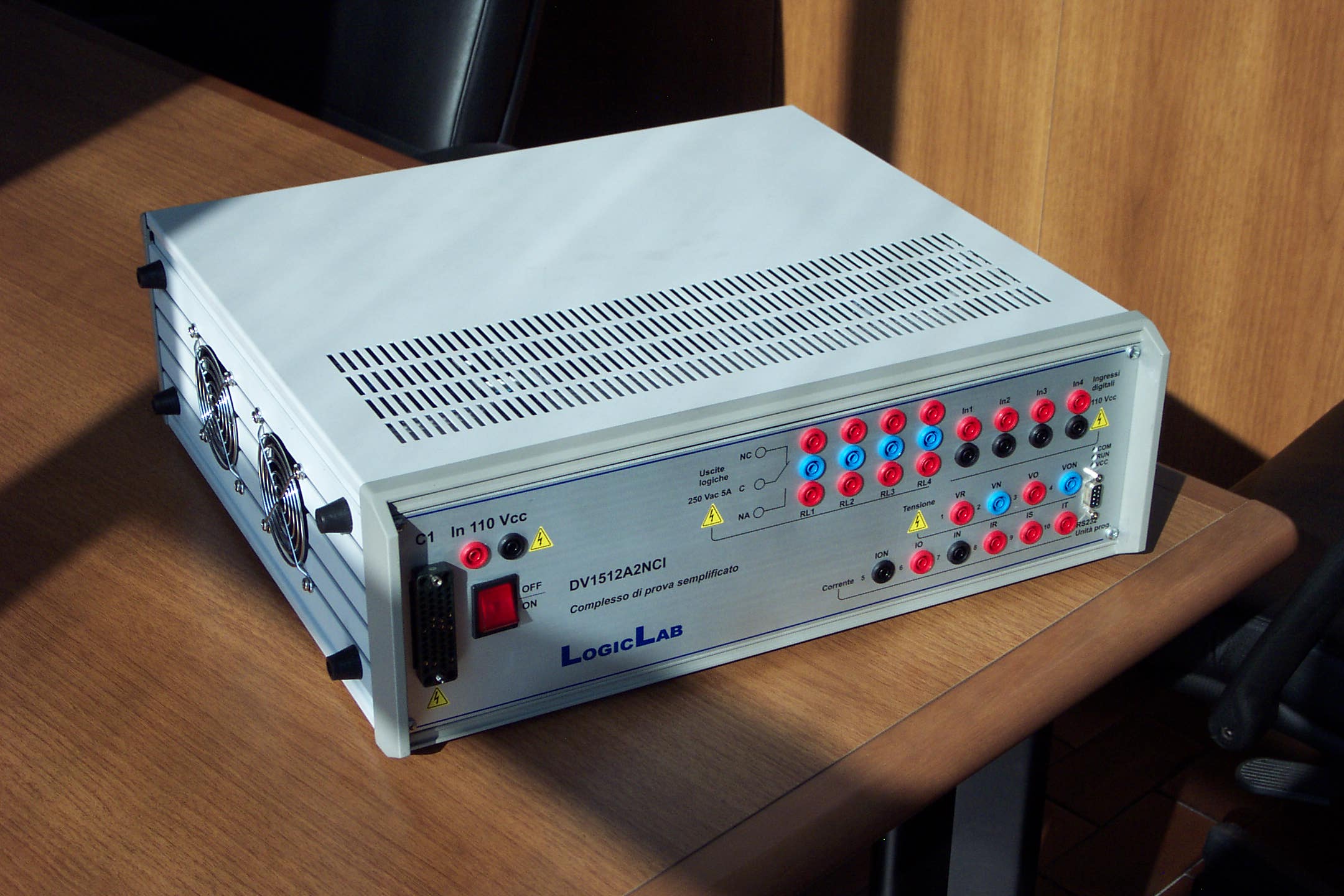

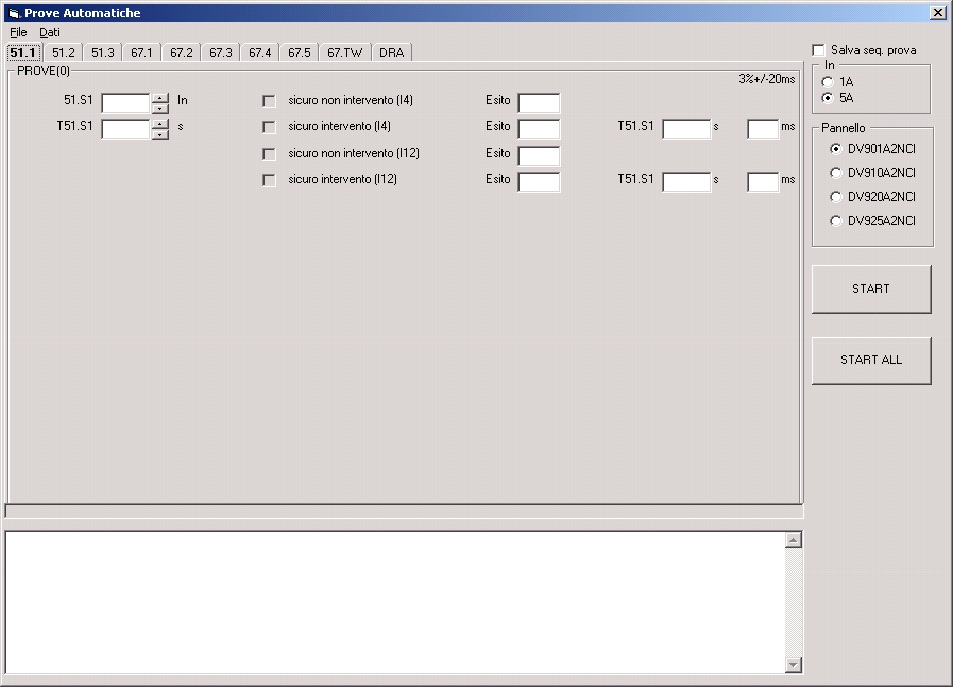

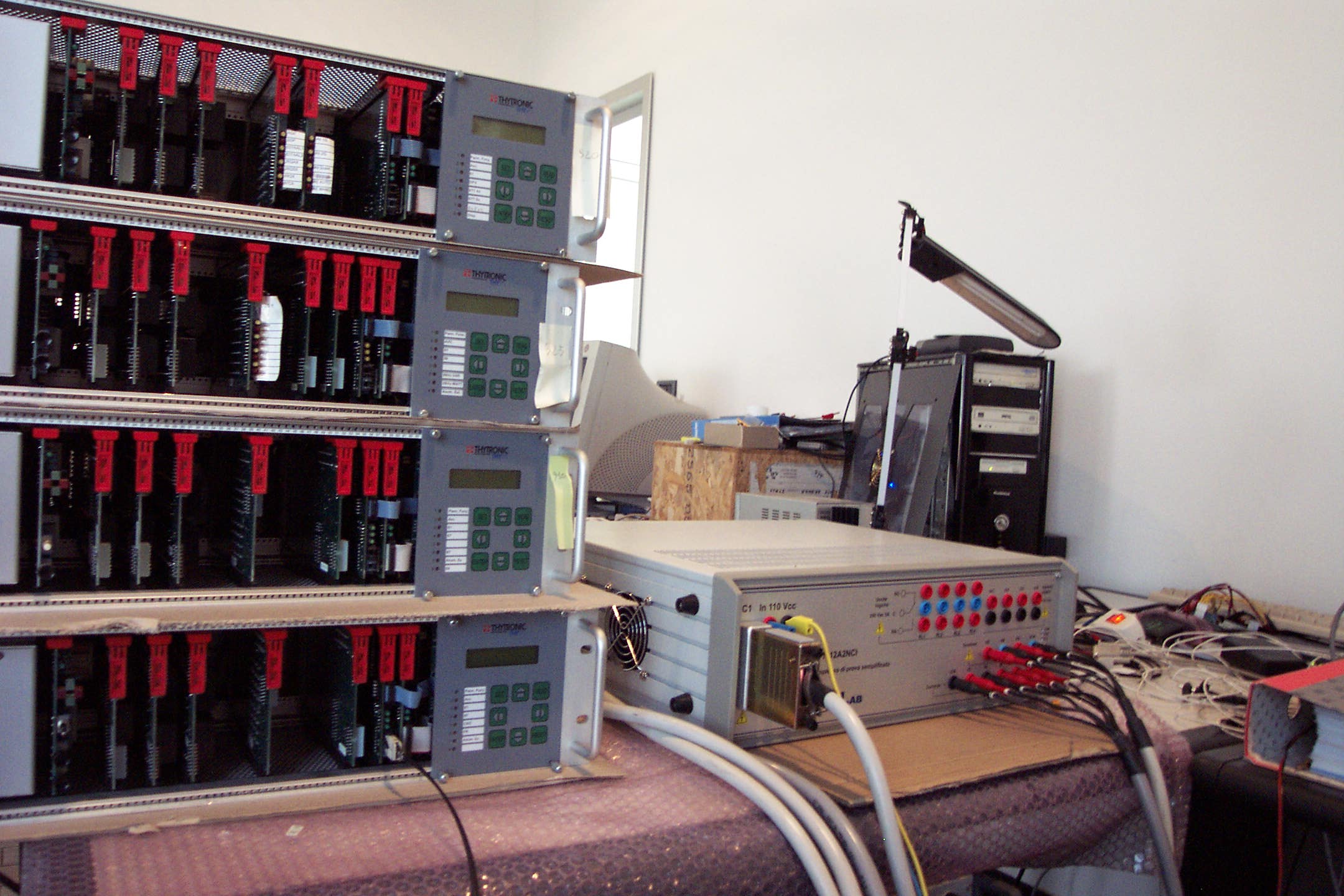

DV1512A2NCI nasce per soddisfare l’omonima specifica ENEL relativa al dispositivo di prova semplificato per pannelli unificati di tipo A2NC. LogicLab progetta e sviluppa un dispositivo in grado di soddisfare i requisiti di test dei moderni sistemi di protezione, realizzando uno strumento in grado di adattarsi alle esigenze dell’utilizzatore. Lo strumento è un generatore monofase, tensione e corrente (due canali distinti), in grado di commutare la corrente su quattro uscite diverse (IO, IR, IS e IT) mentre la tensione su due uscite (VR e VO); completano l’apparato quattro ingressi digitali e quattro uscite relè. DV1512A2NCI viene fornito completo di cavi per il collegamento ai pannelli A2NC e di due programmi che permettono la completa gestione del dispositivo. Il programma manuale permette di utilizzare lo strumento come se fosse un generatore sinusoidale (o generiche forme d’onda per la versione Plus ) di tensione e corrente, fornendo inoltre gli strumenti che permettono all’utente di personalizzare i test secondo le proprie esigenze. Questo programma, in particolare nella versione Plus, permette di eseguire i test su qualsiasi tipo di protezione e non solo per quelle predefinite nel programma automatico. Quest’ultimo, infatti, permette di verificare il corretto funzionamento dei pannelli DV901A2NCI, DV910A2NCI, DV920A2NCI e DV925A2NCI. Una volta scelto il dispositivo e a seconda della configurazione del pannello in test, il DV1512A2NCI procede all’esecuzione delle prove senza richiedere l’intervento dell’operatore; la configurazione del pannello può essere importata da file Excel. In generale è possibile realizzare il test di una singola soglia di intervento, rendendo lo strumento adattabile anche a protezioni differenti da quelle indicate. La versatilità di questo strumento e del software ad esso collegato lo rendono un prezioso strumento di laboratorio in grado di soddisfare i più stringenti requisiti di precisione e purezza del segnale. La versione Plus del software permette di sfruttare tutte le potenzialità offerte dal complesso di prova.
|
|||||||||||
Documentazione DV1512 |
|
||||||||||
|
Per effettuare il download dal sito del manuale d'uso e manutenzione è necessario disporre di un nome utente e di una password. Il nome utente e password possono essere richiesti compilando la form di richiesta alla pagina download
|
|||||||||||
Scheda tecnica DV1512 |
|
||||||||||
|

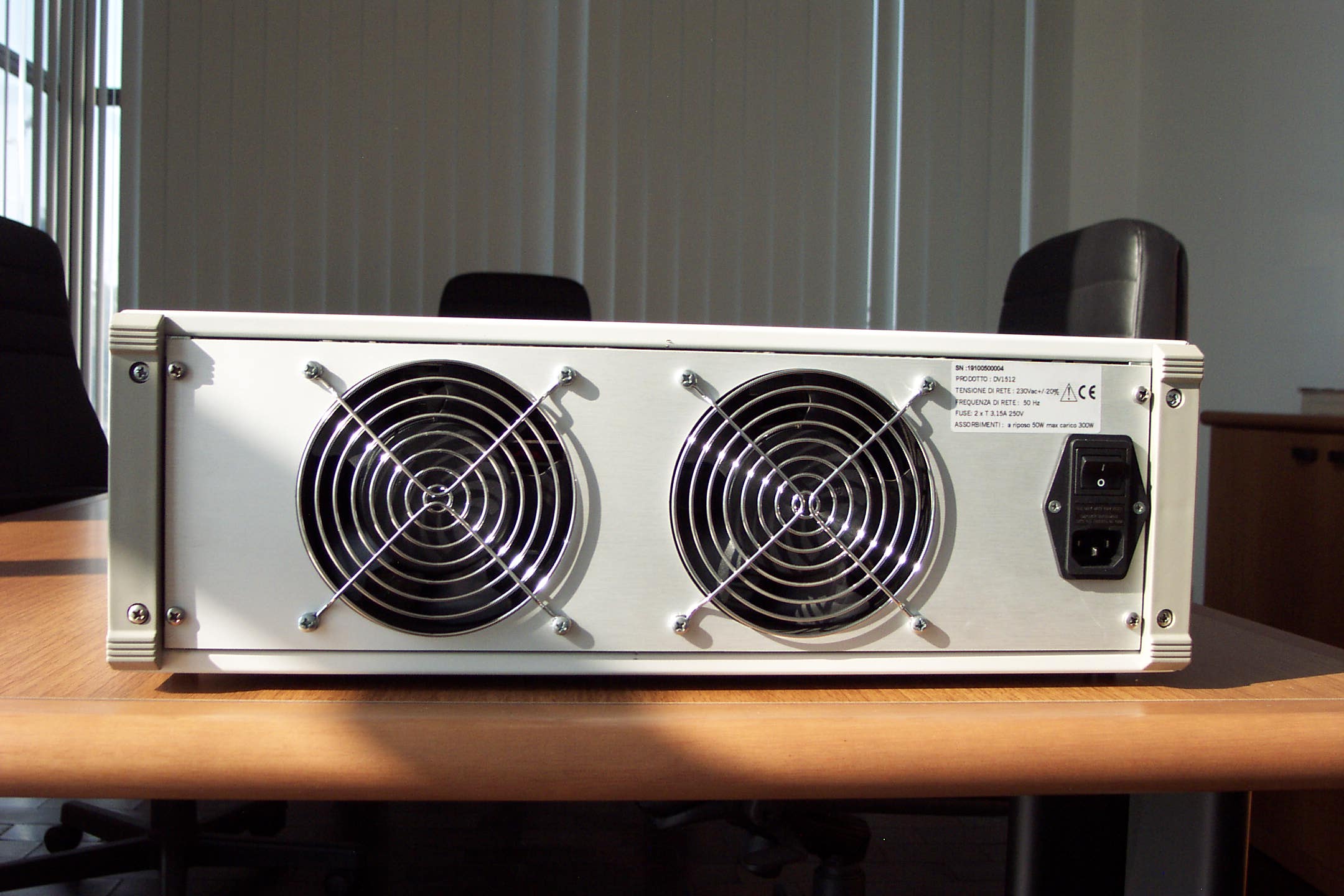

Alimentazione Tensione di alimentazione: 220 VAC Potenza assorbita a riposo: <50W Potenza assorbita a pieno carico: <300W Alimentazione 110 VDC per pannelli fornita da alimentatore esterno non compreso
Dimensioni Altezza: 16 cm Larghezza: 44 cm Profondità: 46,5 cm
Canale di corrente Commutazione su comando software su quattro uscite (IO, IR, IS e IT) Portata: 15Arms Portata transitorio per 1s: 30Arms Prestazione pari a 50 VA @ 15Arms in servizio continuo Errore sul valore: <0,2% ± 1 mA Total Armonic Distortion + rumore (THD+n): I < 1 A -> THD < 2% I > 1 A -> THD < 0,2% Errore sulla frequenza: 12 ppm Errore sfasamento: < 0,3° Scorrimento relativo nullo Protezione contro sovraccarico Protezione contro sovratemperatura
Canale di tensione Commutazione su comando software su due uscite (VR e VO) Portata: 150Vrms Prestazione pari a 30 VA @ 130Vrms in servizio continuo Errore sul valore: <0,2% ± 3 mV Total Armonic Distortion + rumore (THD+n): I < 1 V -> THD < 2% I > 1 V -> THD < 0,2% Errore sulla frequenza: 12 ppm Errore sfasamento: < 0,3° Scorrimento relativo nullo Protezione contro sovraccarico Protezione contro sovratemperatura
Ingressi Digitali Tensione di ingresso 24 - 110V Filtraggio anti-rimbalzo Protezione contro sovratensioni
Uscite relè Tensione nominale: 110V Massima tensione commutabile: 230 Vac Corrente nominale: 5A Potere di interruzione (L/R=40ms) a 110V: 0,2 A
Comunicazione Seriale RS232 Adattatore USB-RS232 (Opzionale)

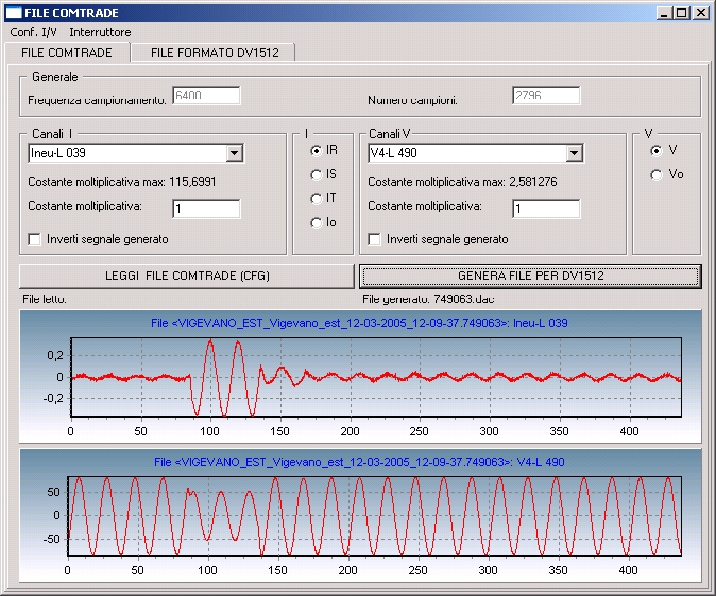

Moduli Opzionali Plus Frequenza programmabile 5 – 500 Hz Generazione onde quadre Generazione onde triangolari Generazione onde dente di sega Riproduzione File COMTRADE PC Portatile con software pre-installato
Conformità Norme CEI EN 61000-6-2 : Norme generiche – Immunità per gli ambienti industriali. CEI EN 61000-6-4 : Norme generiche – Emissione per gli ambienti industriali |
|||||||||||
Servizi di taratura DV1512 |
|
||||||||||
|
LogicLab S.r.l. fornisce il servizio di revisione, messa in punto e taratura del dispositivo DV1512A2-NC. L’impiego dell'apparato DV1512 come strumento per la verifica del corretto funzionamento delle protezioni di linea AT/MT, se sottoposto a periodica verifica, manutenzione e taratura, è in grado di garantire sempre la corretta generazione delle forme d’onda e, di conseguenza, la certificazione dei test effettuati sulle protezioni. I servizi messi a disposizione dei nostri clienti sono: Revisione completa del dispositivo Sostituzione delle parti usurate Aggiornamento firmware Messa in punto dello strumento Taratura con certificato tracciabile SIT Estensione di 12 mesi della garanzia sul dispositivo Il servizio di revisione, di messa in punto dello strumento, che solo LogicLab è in grado di eseguire, e la successiva taratura SIT, forniscono al cliente la garanzia di avere uno strumento preciso, accurato, sicuro ed efficiente. LogicLab ha stipulato un accordo con ARO S.r.l. (Centro SIT n° 46), per la taratura di tutte le grandezze elettriche necessarie per poter certificare adeguatamente lo strumento: tensione, corrente, frequenza e fase.
|
|||||||||||
